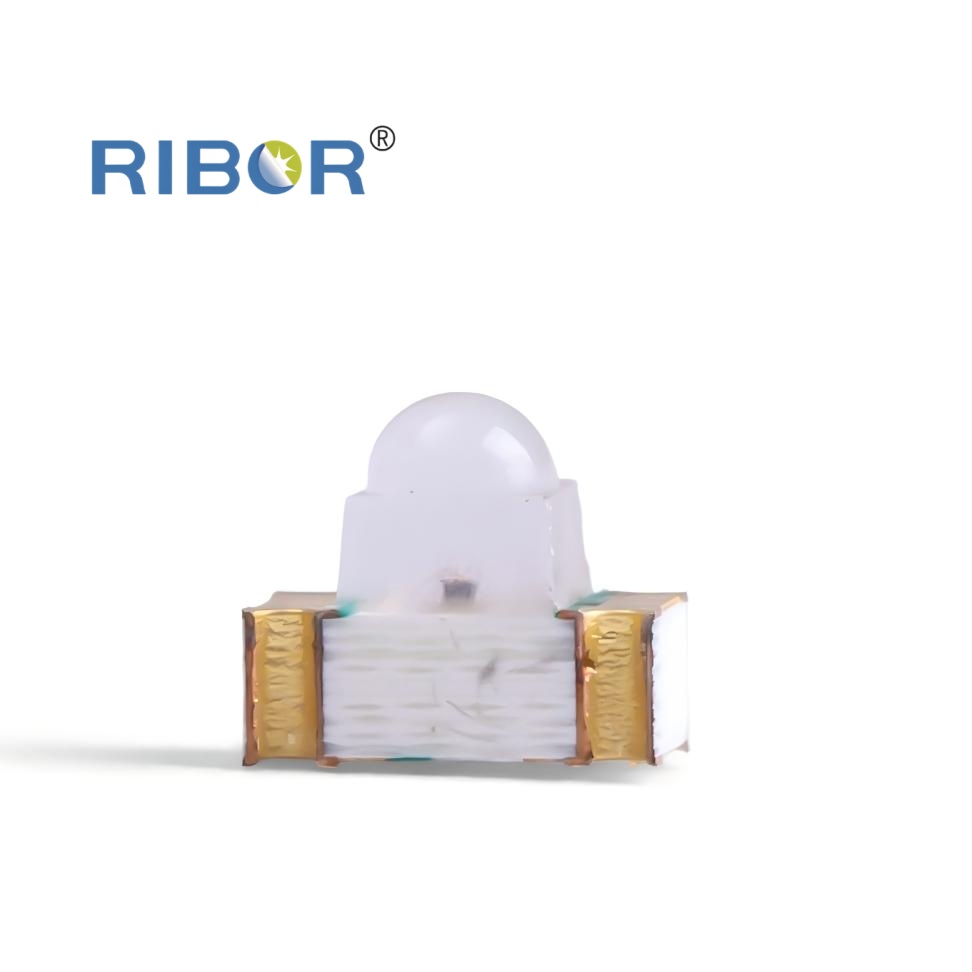

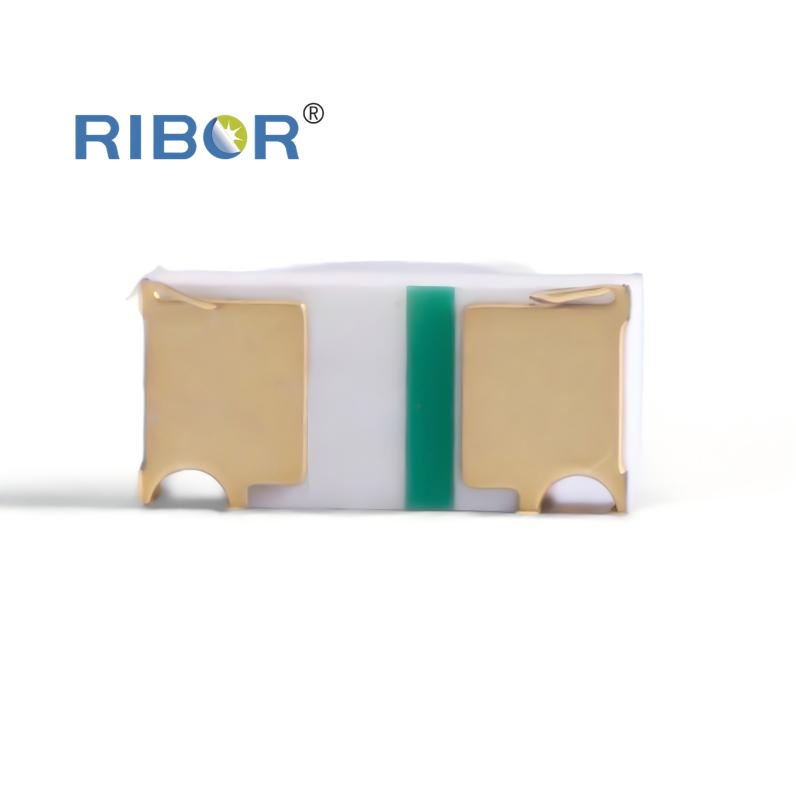

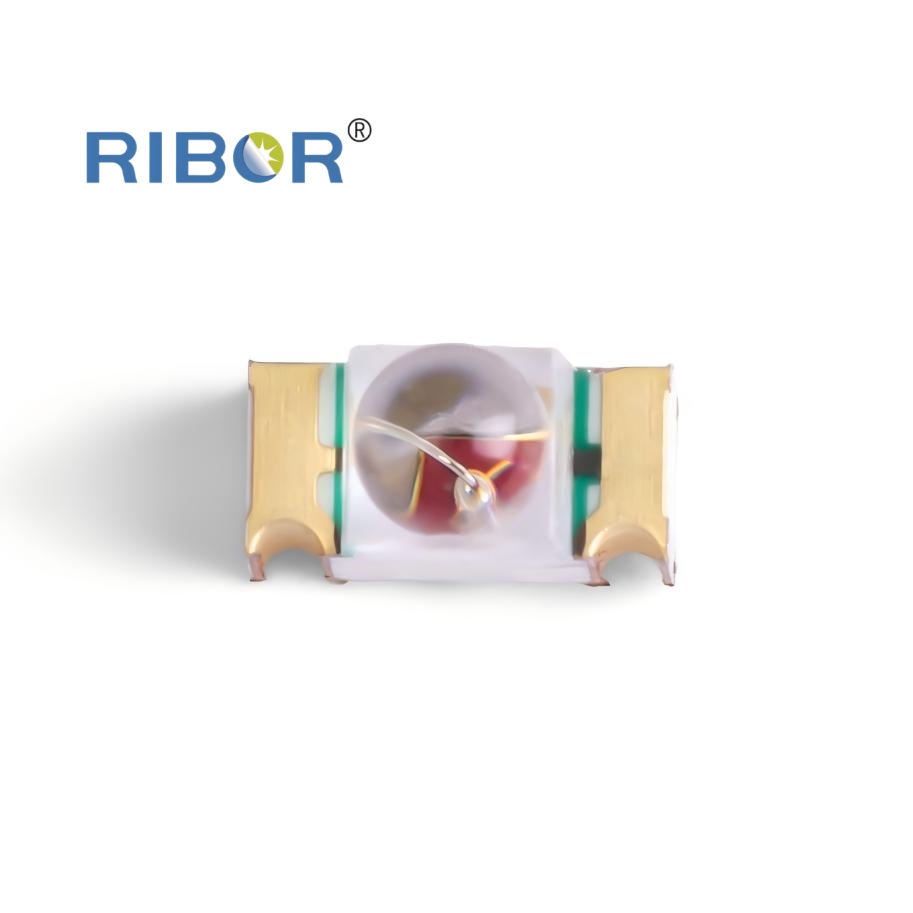

RB11-N51-IRC
N51/IR в малогабаритном корпусе 3.0×1.4×2.6 мм, специально разработан для установки сбоку. Основное конкурентное преимущество продукта заключается в оптимизированной зоне пайки: значительно увеличены усилие сцепления с припоем и площадь контакта.
Описание
маркер
Описание продукта
N51/IR в малогабаритном корпусе 3.0×1.4×2.6 мм, специально разработан для установки сбоку. Основное конкурентное преимущество продукта заключается в оптимизированной зоне пайки: значительно увеличены усилие сцепления с припоем и площадь контакта. Благодаря этому компонент выдерживает постоянные механические вибрации, возникающие при работе сканеров, датчиков бумаги и чековых принтеров, что эффективно снижает риск отказов из-за усталостного разрушения паяного соединения. Изделие оснащается чипом 14 мил и менее с рабочей длиной волны 940 нм. При токе 20 мА прямое напряжение составляет 1,15–1,45 В, сила излучения — 16–45 мВт/ср, диапазон длин волн — 920–960 нм. Оптическая схема сбалансирована таким образом, чтобы обеспечить как концентрацию луча, так и устойчивость к внешней засветке. Компонент обладает наносекундным временем переключения, что позволяет точно отслеживать перемещение быстро движущихся сред и носителей, значительно снижая вероятность ложных срабатываний. Корпус изготовлен из высокопрочного термостойкого полимера, адаптированного для автоматизированного высокоскоростного поверхностного монтажа. N51/IR оптимально подходит для офисной техники и промышленных систем обнаружения, где предъявляются повышенные требования к механической стабильности. Это решение для бокового монтажа, сочетающее высокую эффективность и исключительную надёжность.
