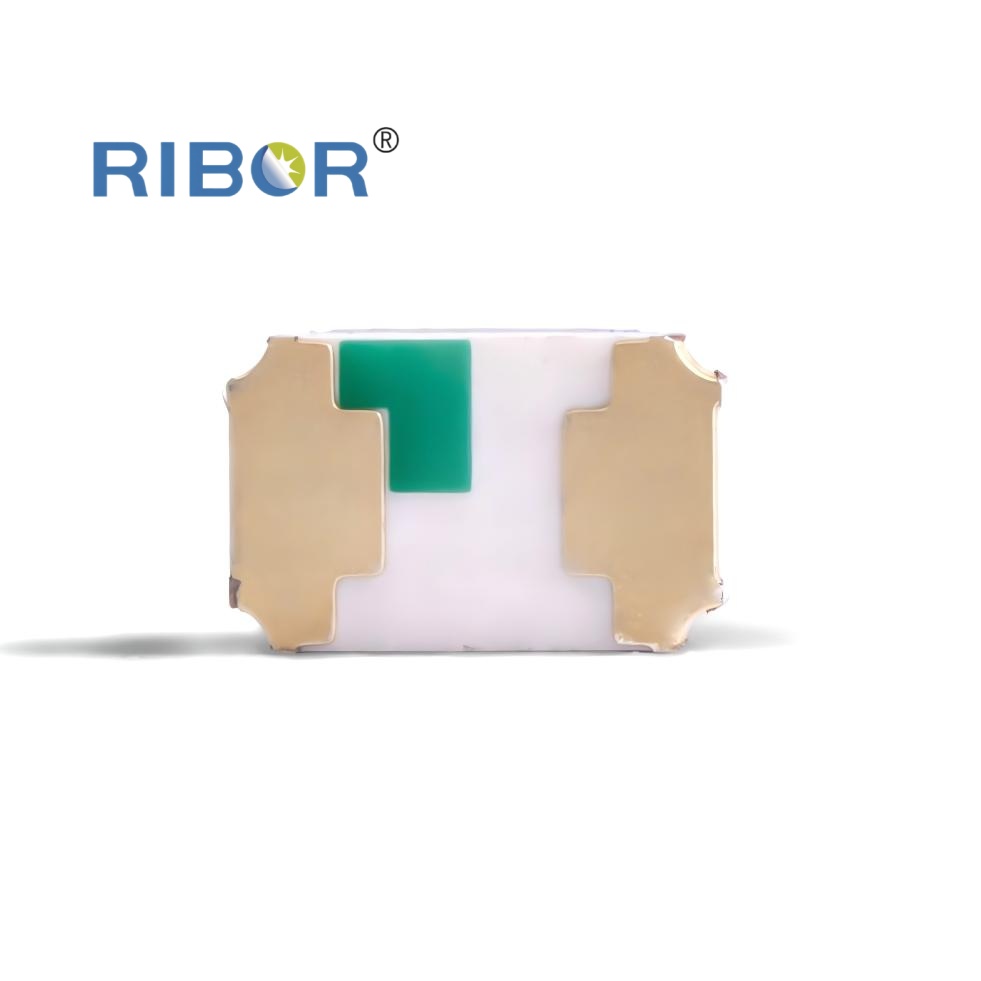

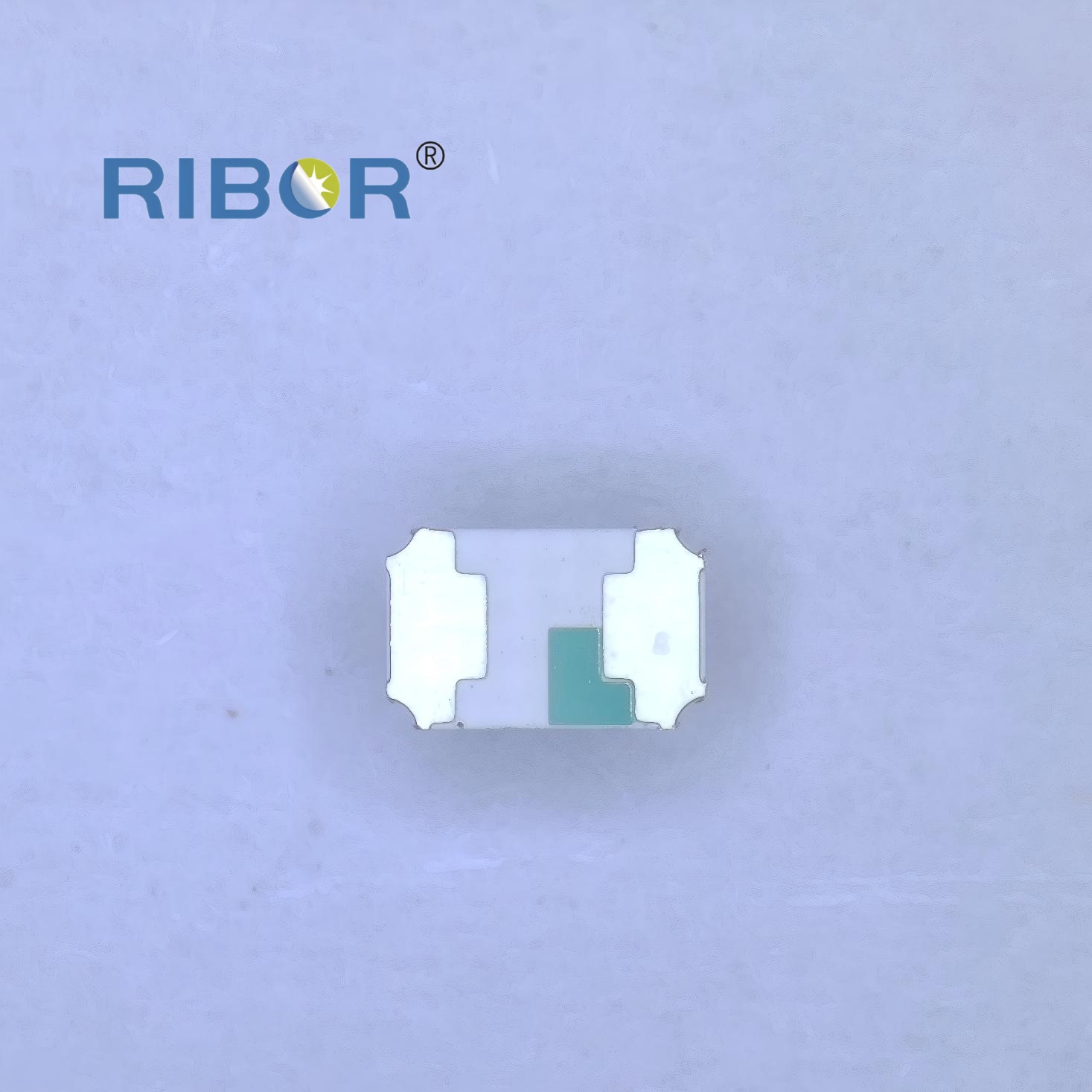

RB11-H51-PDB(W）
H51/PDB(W) также разработан на базе основания 3,0×1,9 мм, высота корпуса незначительно снижена до 2,5 мм. Главная особенность — дальнейшее расширение оптического угла: угол приёма по оси X составляет ≥100–115° (Y-ось 35–45°). Устройство предназначено для заказчиков, которым необходимо увеличить расстояние между излучателем и приёмником или уменьшить количество монтажных плат в рамке сенсорной панели.
Описание
маркер
Описание продукта
H51/PDB(W) также разработан на базе основания 3,0×1,9 мм, высота корпуса незначительно снижена до 2,5 мм. Главная особенность — дальнейшее расширение оптического угла: угол приёма по оси X составляет ≥100–115° (Y-ось 35–45°). Устройство предназначено для заказчиков, которым необходимо увеличить расстояние между излучателем и приёмником или уменьшить количество монтажных плат в рамке сенсорной панели.
Внутри установлен крупный прямоугольный чип размером 24×60 mil. При облучённости Ee=1 мВт/см² фототок IL составляет 4,25–8,5 мкА, темновой ток ID ≤80 нА, VR=5 В, λP=940 нм, рабочий диапазон длин волн приёма — 730–1100 нм.
Сверхширокое поле зрения по оси X позволяет одному компоненту перекрывать более длинный участок рамки. На конференц- или образовательных панелях одинакового размера можно использовать на 10–20% меньше компонентов по сравнению со стандартной версией H51/PDB, что напрямую снижает стоимость комплектующих BOM и время SMT-монтажа.

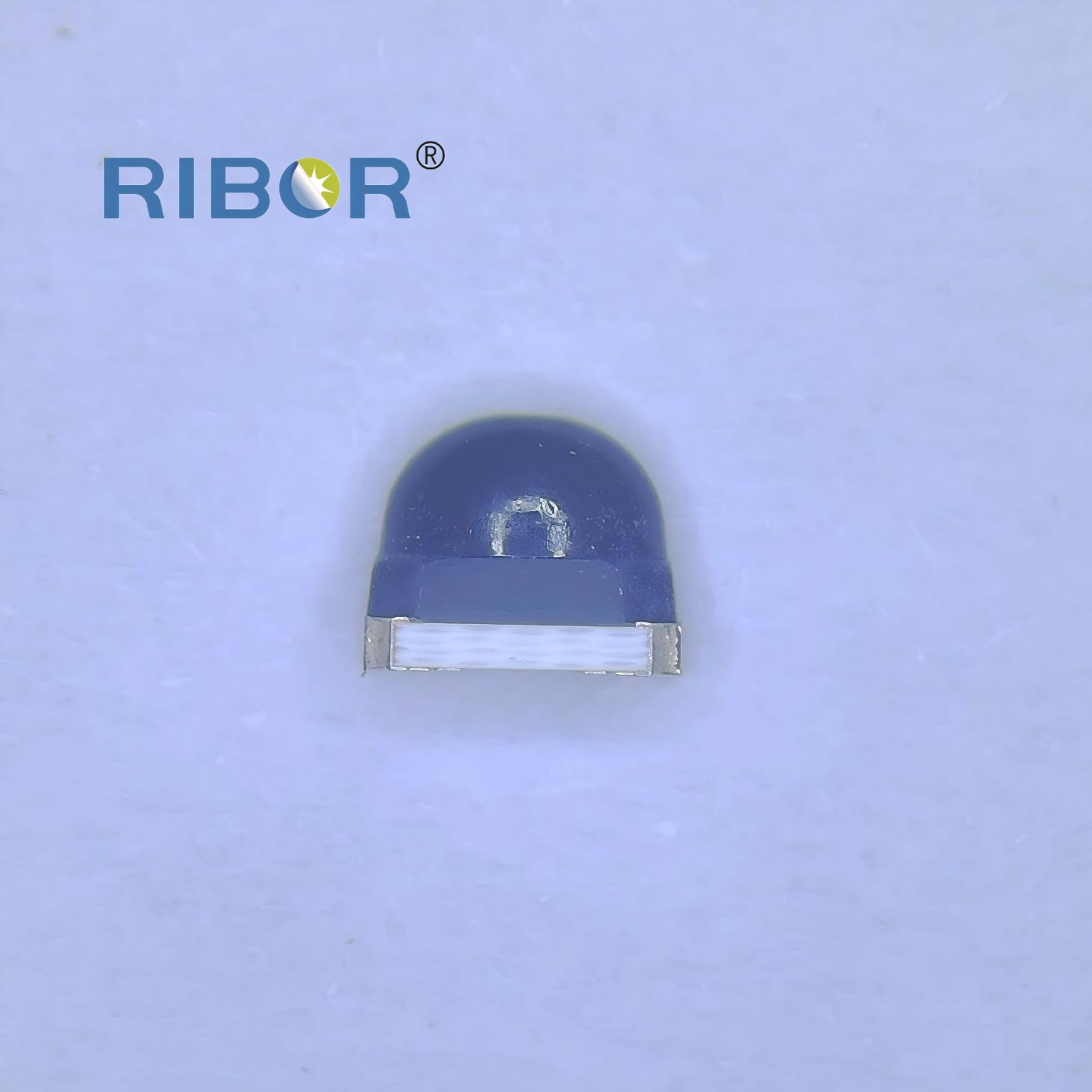

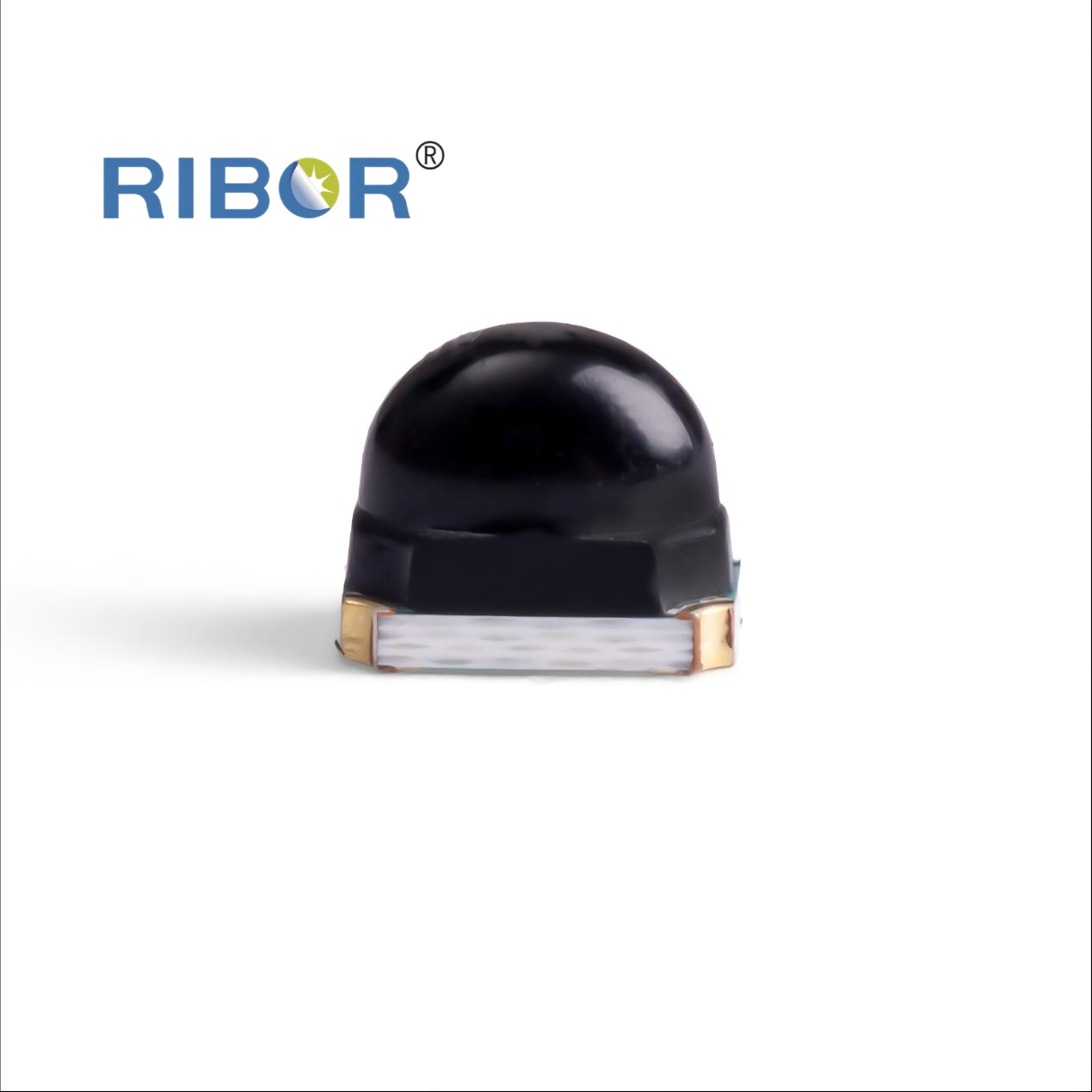

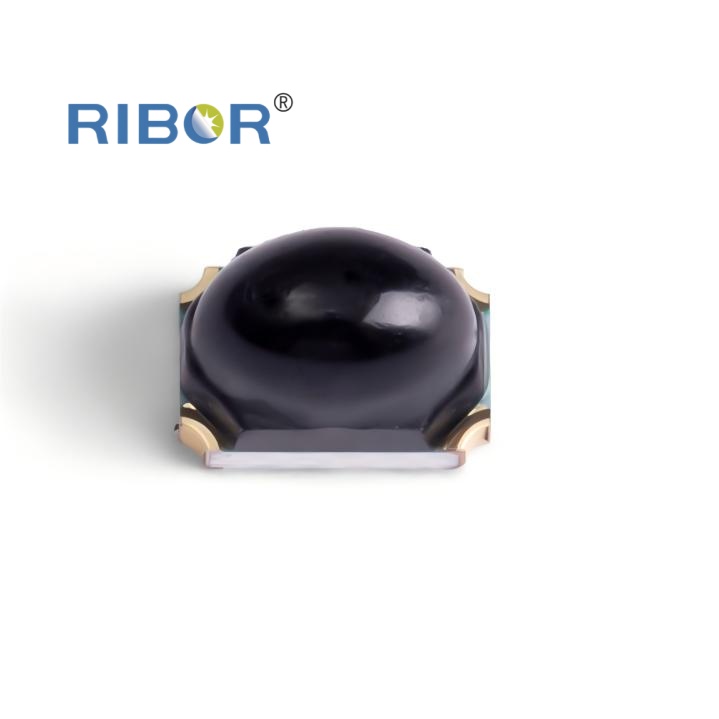

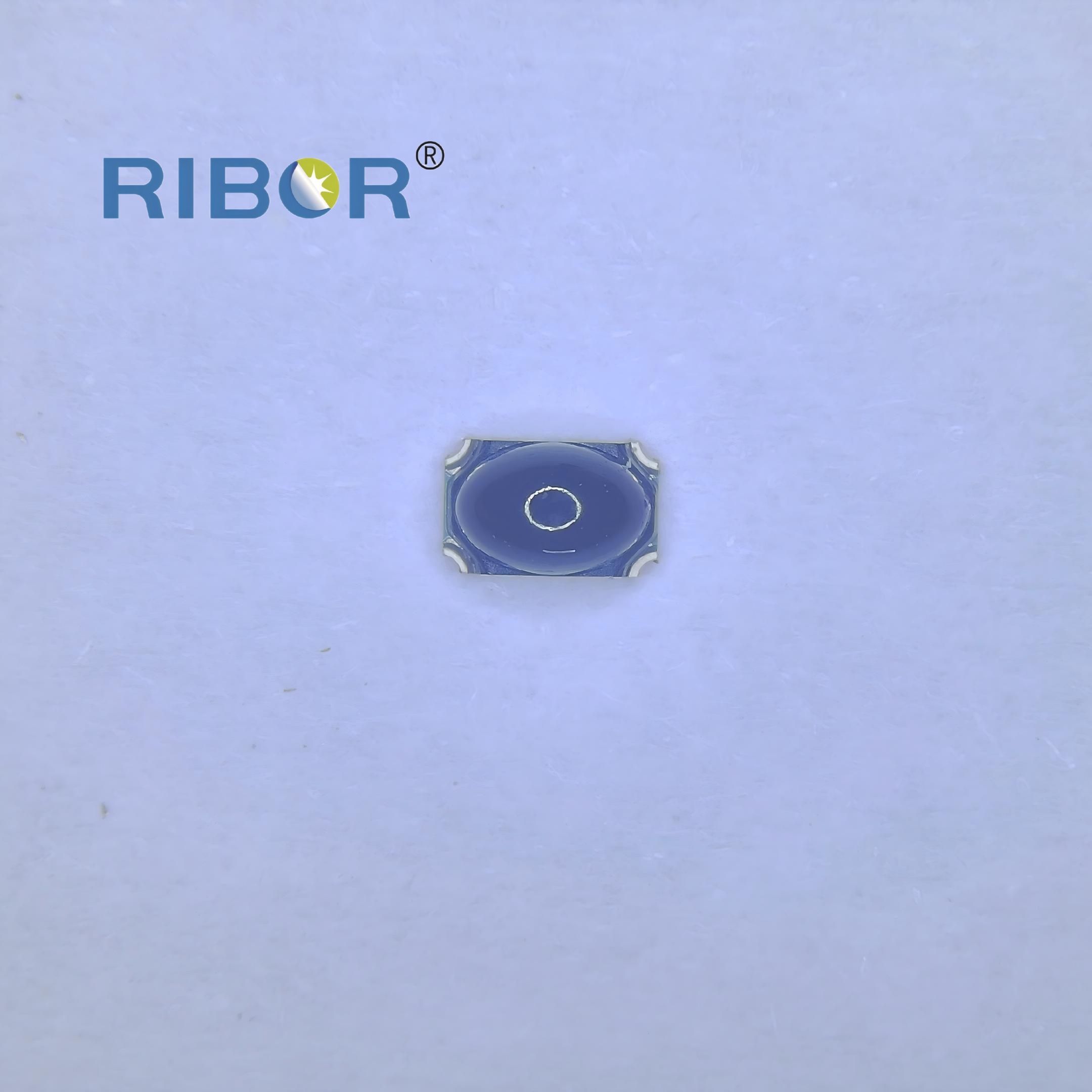

Полуэллиптическая линза оптимизирована с помощью оптического моделирования, обеспечивая эффективную фокусировку падающего света под большими углами и предотвращая резкое падение чувствительности на краях из-за чрезмерного расширения диаграммы направленности.
Данная модель особенно рекомендуется для больших экранов 86 дюймов и более, широкоформатных коммерческих дисплеев, а также для тонких и лёгких конструкций с ограничениями по плотности размещения излучателей.
Термостойкие материалы корпуса и строгий контроль сортировки BIN гарантируют стабильность сигнала при длительной непрерывной работе. H51/PDB(W) является предпочтительным сверхширокоугольным фотодиодом для высококлассных широкозонных интерактивных систем с сенсорным управлением.
