RB11-H51-PDB
H51/PDB выпускается в корпусе 3,0×1,9×2,7 мм и представляет собой фотодиод средней мощности, разработанный для конференц-систем, образовательных устройств и крупных и средних инфракрасных сенсорных экранов. Внутри установлен крупный прямоугольный PIN-фотодиодный чип размером 24×60 mil.
Описание
маркер
Описание продукта
H51/PDB выпускается в корпусе 3,0×1,9×2,7 мм и представляет собой фотодиод средней мощности, разработанный для конференц-систем, образовательных устройств и крупных и средних инфракрасных сенсорных экранов. Внутри установлен крупный прямоугольный PIN-фотодиодный чип размером 24×60 mil. По сравнению со стандартными квадратными чипами, увеличенная фоточувствительная площадь значительно повышает эффективность фотопреобразования. При стандартной облучённости Ee=1 мВт/см² фототок (IL) достигает 4,25–9 мкА, темновой ток (ID) составляет от 0 до 80 нА, обратное напряжение VR=5 В, пиковая длина волны λP=940 нм, рабочий диапазон приёма — 730–1100 нм, что обеспечивает идеальную совместимость с различными инфракрасными излучателями.

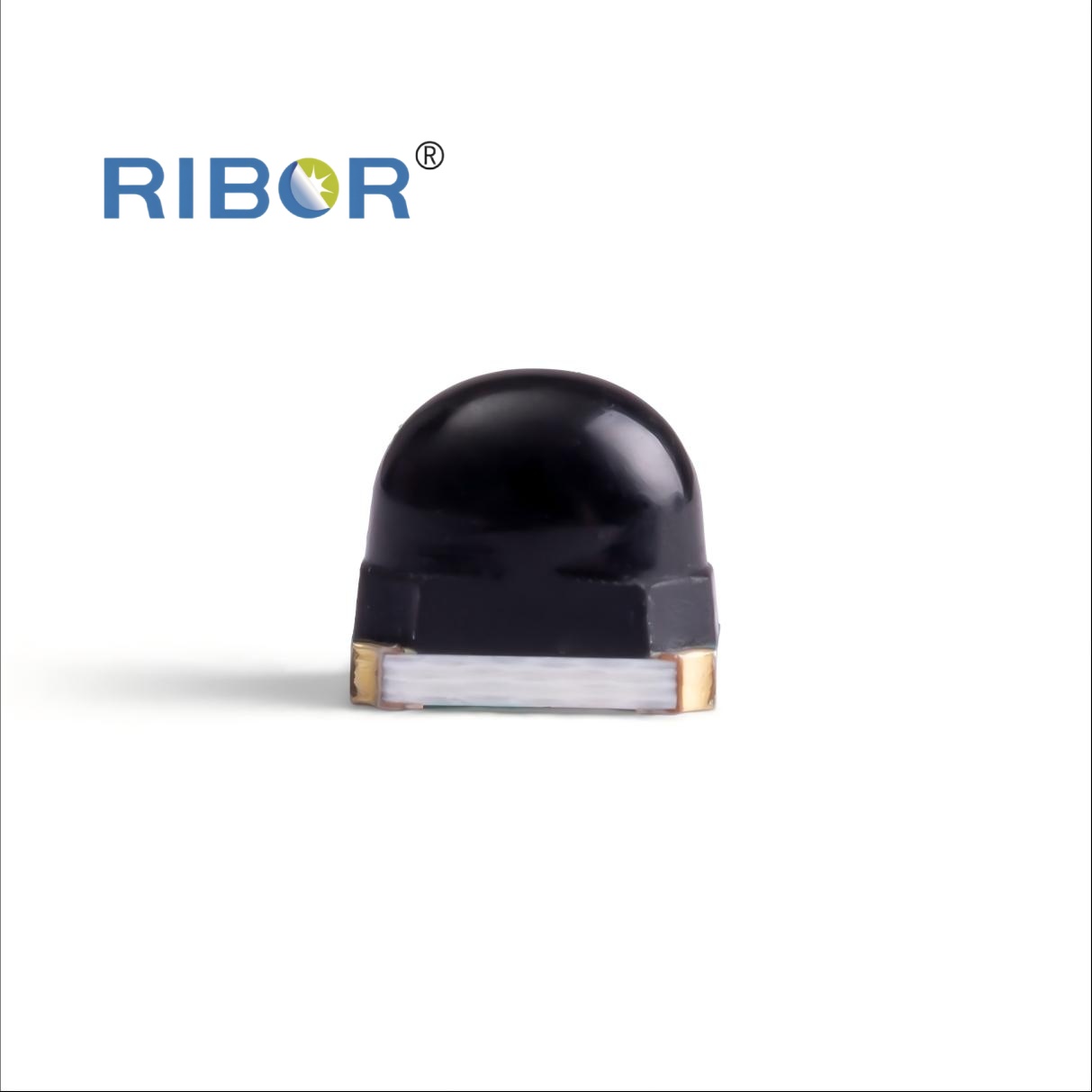

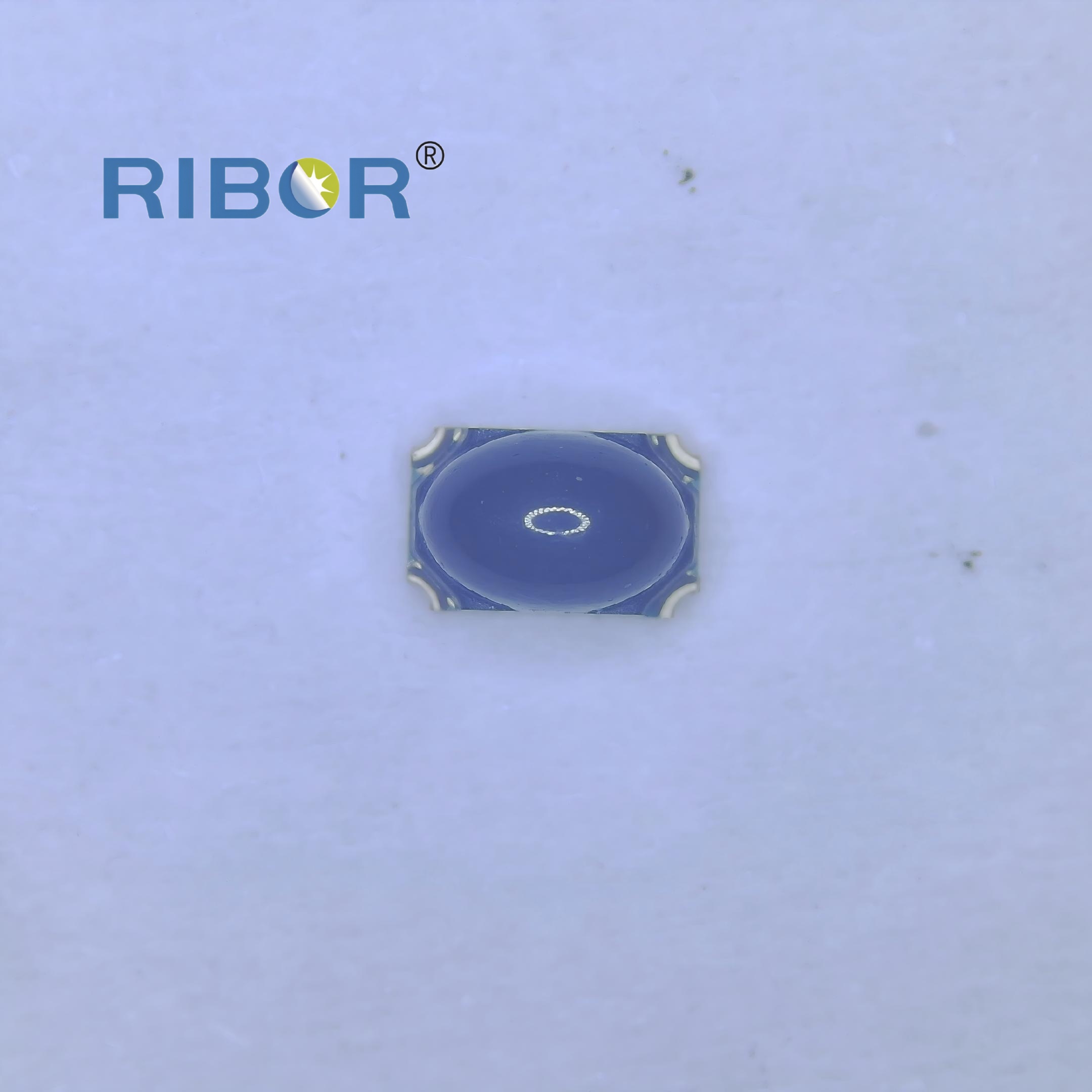

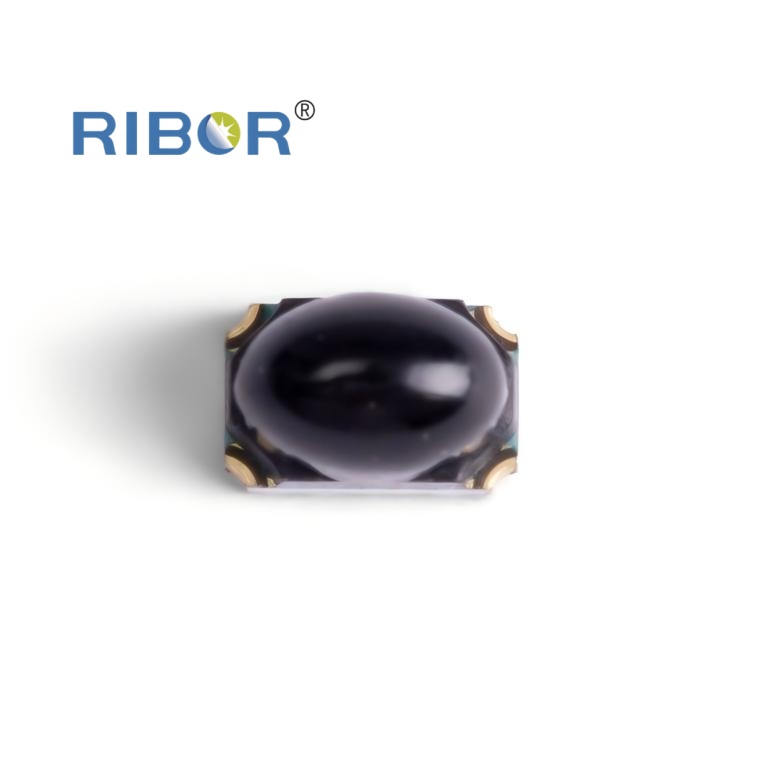

Оптическая конструкция сочетает линзу с уступом и полуэллиптическую форму, обеспечивая асимметричное поле зрения: по оси X — 80–100°, по оси Y — 25–35°. Такая «уплощённая веерообразная» диаграмма направленности идеально соответствует компоновке светового тракта в рамке дисплея, вытянутой по горизонтали и узкой по вертикали, позволяя перекрывать широкую зону сенсорного восприятия и одновременно избегать перекрёстных помех между соседними каналами по вертикали.
Высота корпуса 2,7 мм подходит для установки в большинство стандартных пазов монтажной рамки сенсорных панелей. Корпус выполнен из устойчивого к старению чёрного светофильтрующего эпоксидного компаунда. Изделие отличается превосходной партионной согласованностью по длине волны и фототоку, позволяет заметно уменьшить мёртвые зоны на краях больших экранов и является основным приёмным решением для систем, требующих стабильного сенсорного отклика.
