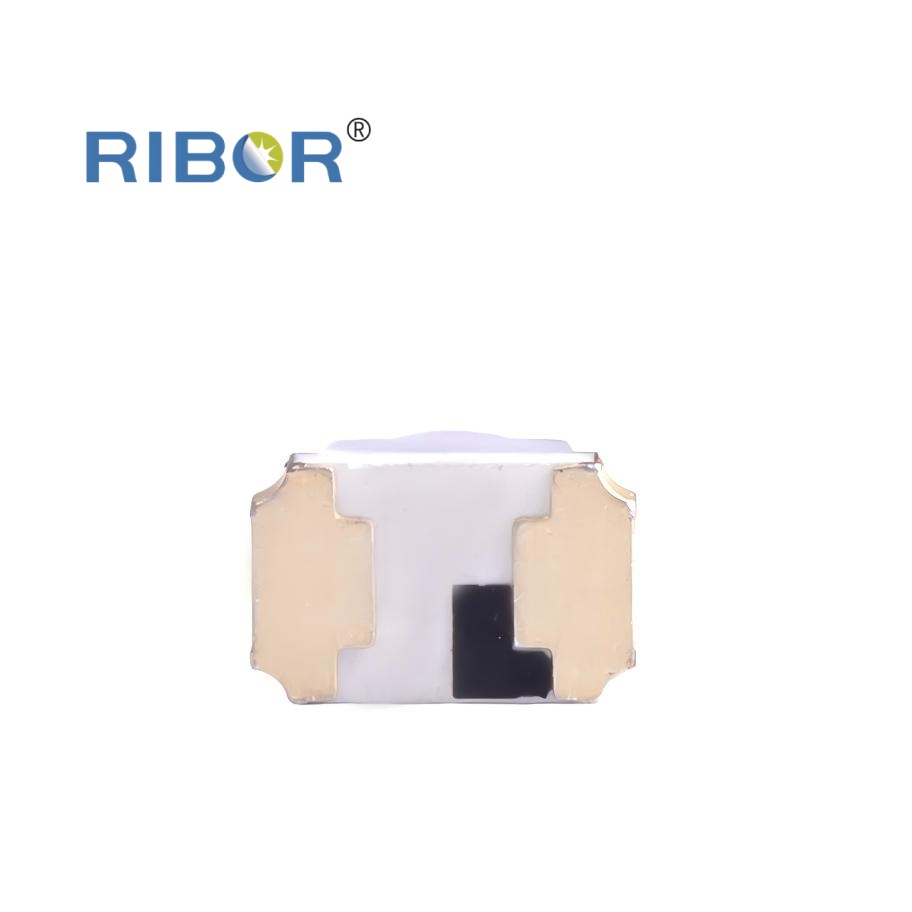

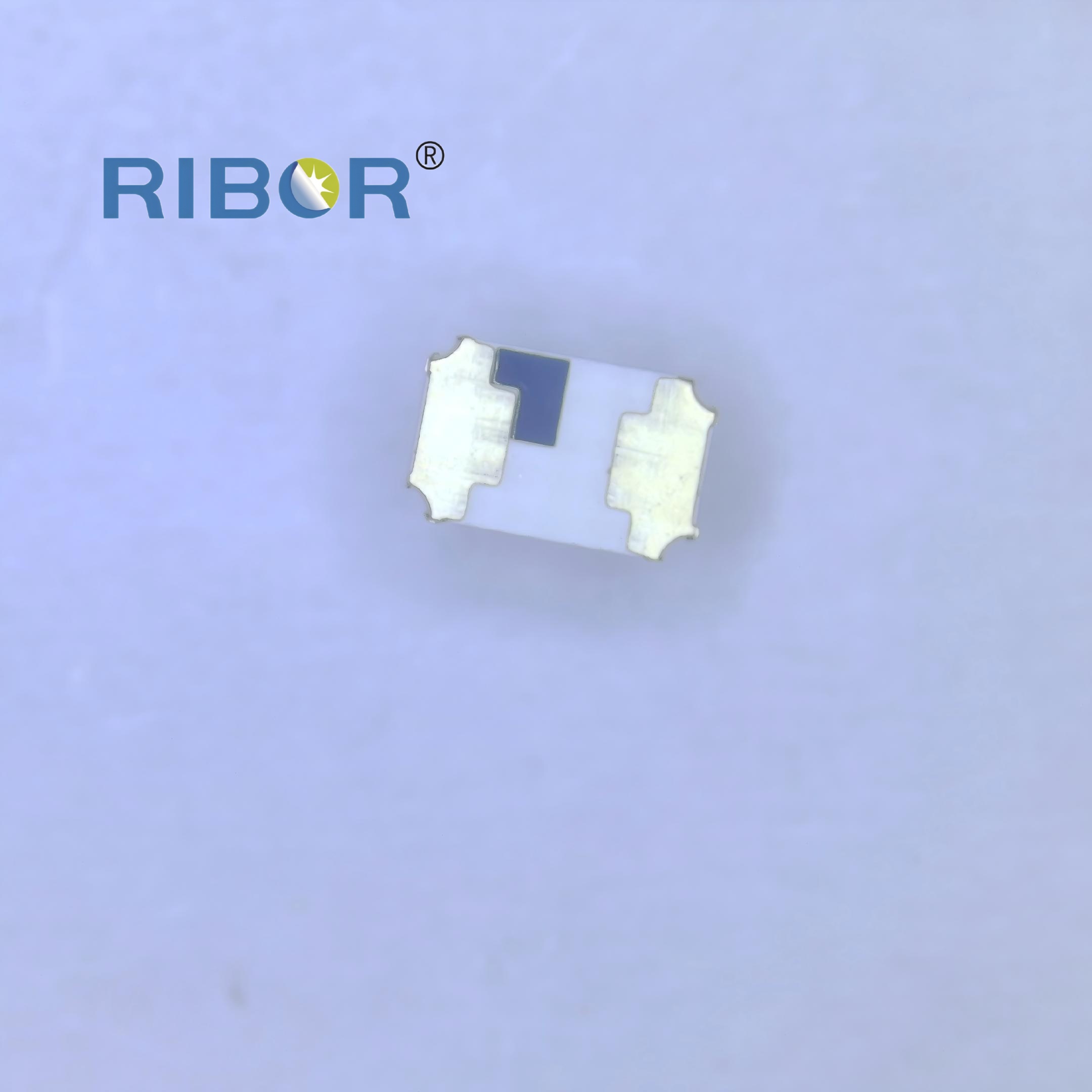

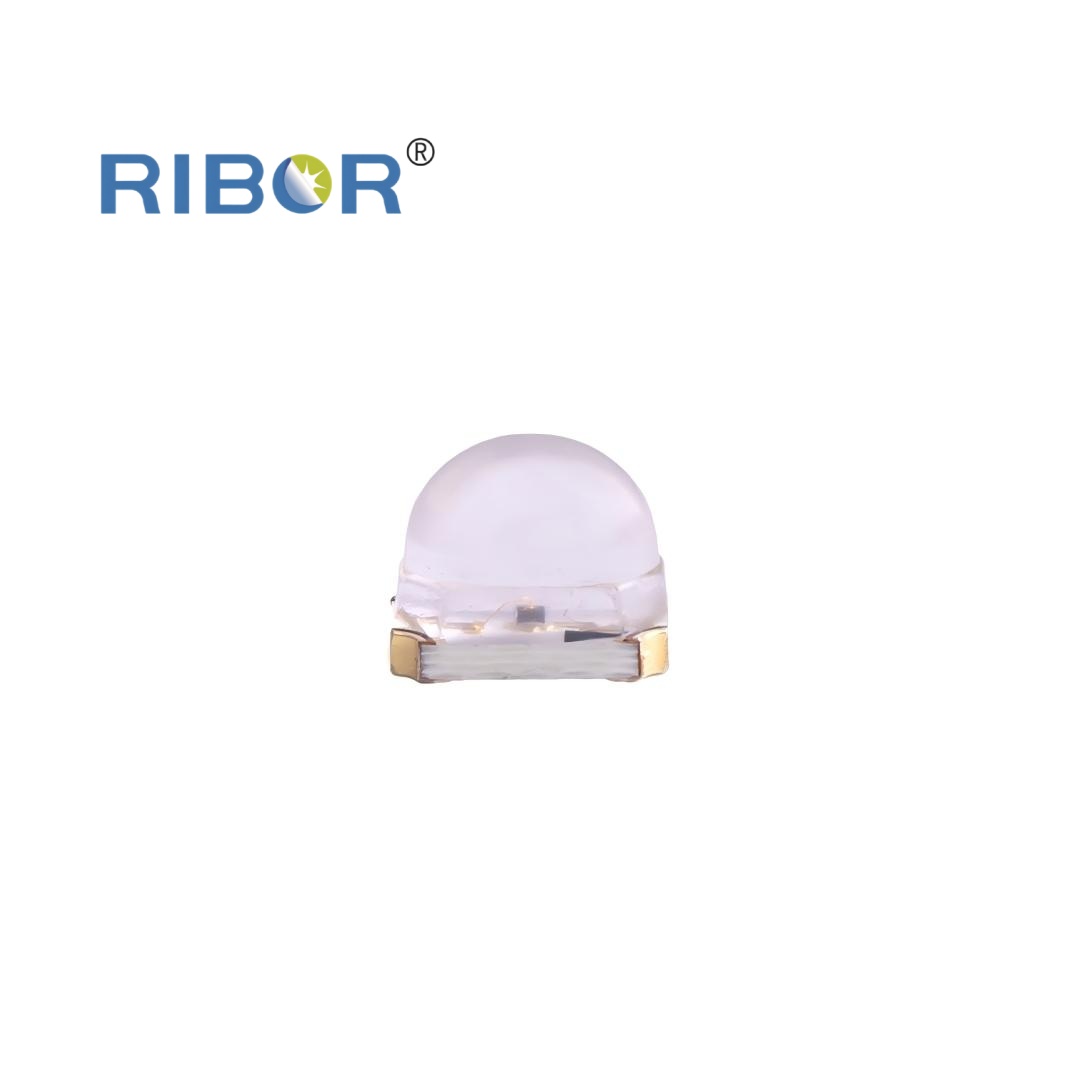

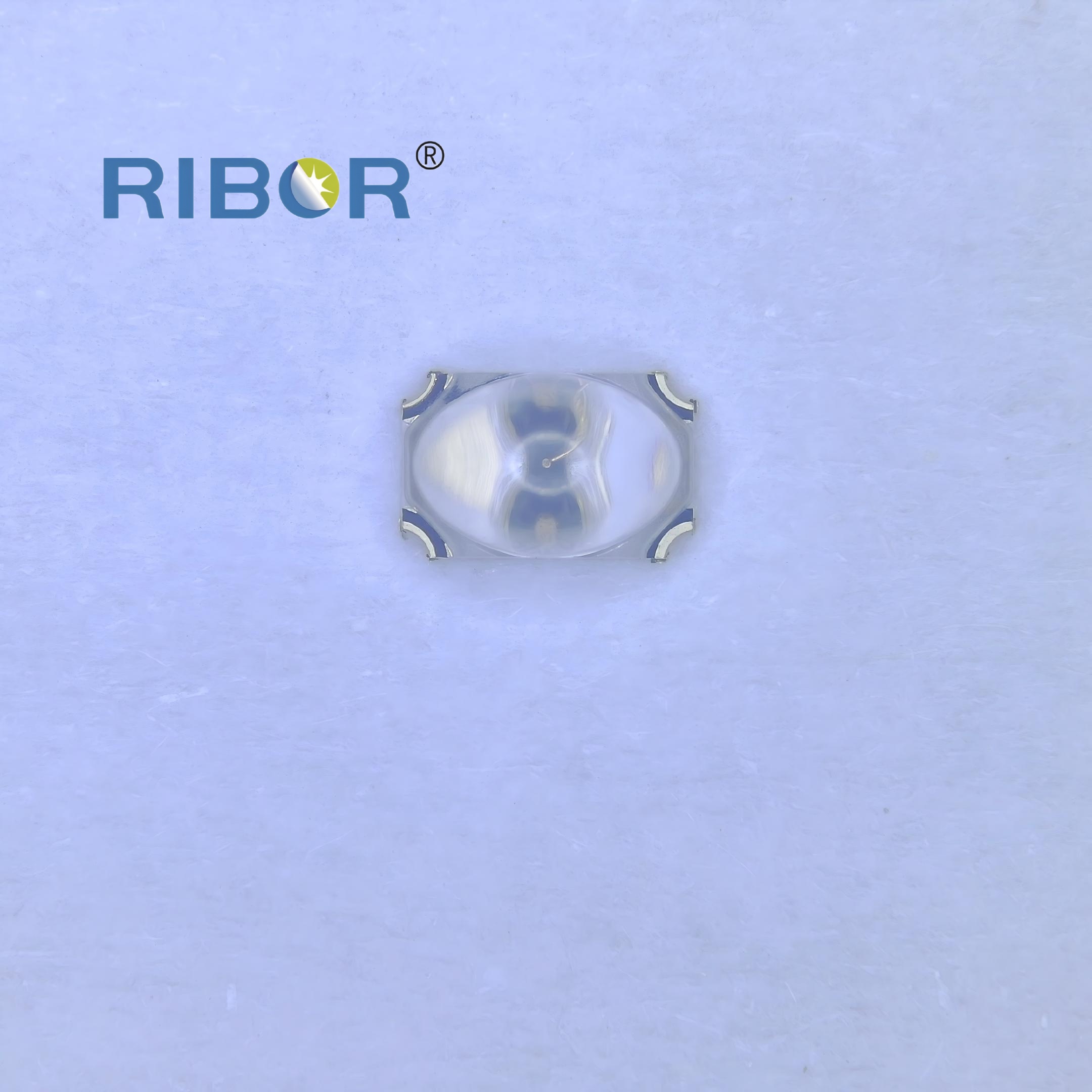

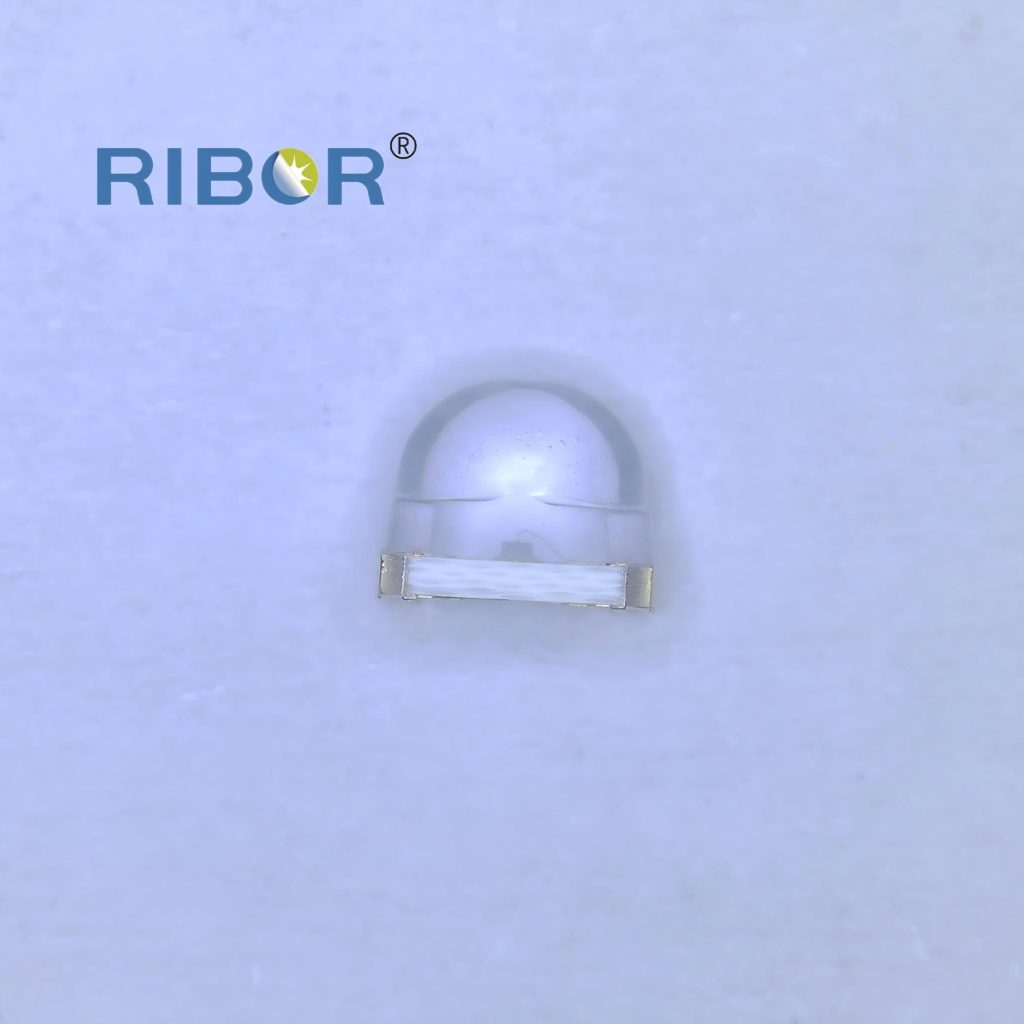

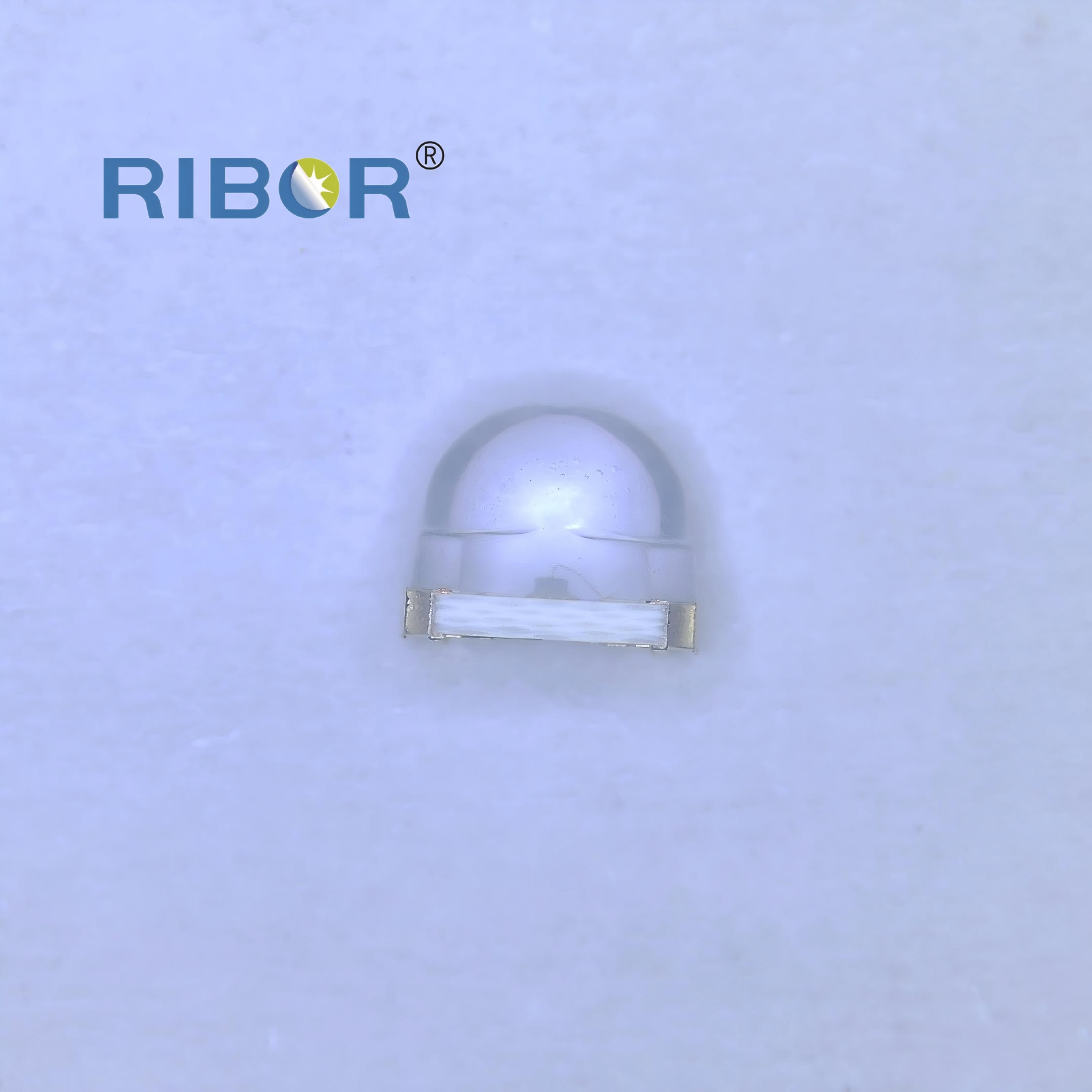

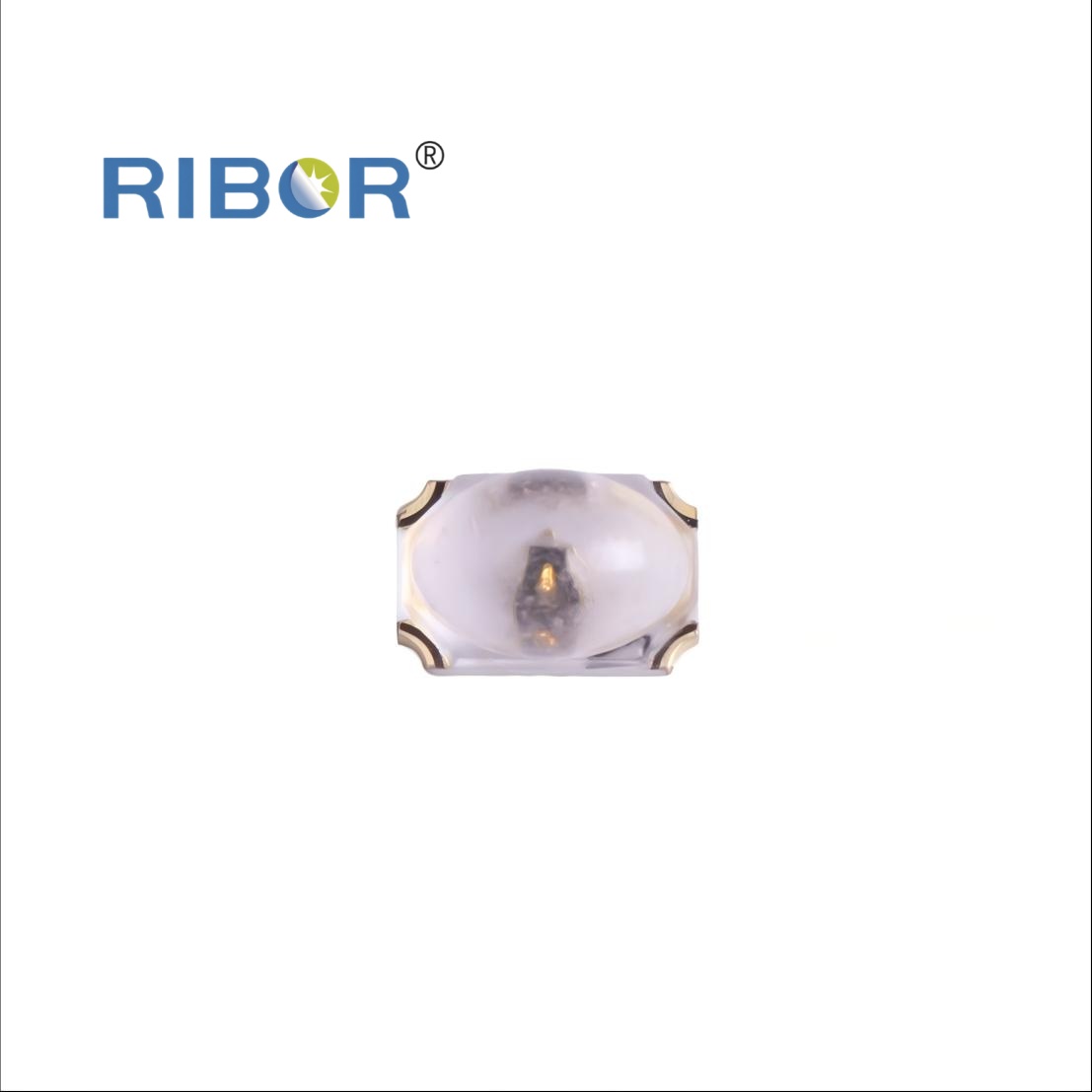

RB11-H51-IRC
H51/IR — это прибор средней мощности в корпусе 3,0×1,9×2,5 мм, специально разработанный для конференц-систем, образовательных устройств и сценариев с большими сенсорными экранами. Изделие оснащается чипами на 940 нм размером 16 mil и менее. При токе 20 мА прямое напряжение составляет 1,15–1,45 В, сила излучения — 10–24 мВт/ср, диапазон длин волн — 920–960 нм.
Описание
маркер
Описание продукта
H51/IR — это прибор средней мощности в корпусе 3,0×1,9×2,5 мм, специально разработанный для конференц-систем, образовательных устройств и сценариев с большими сенсорными экранами. Изделие оснащается чипами на 940 нм размером 16 mil и менее. При токе 20 мА прямое напряжение составляет 1,15–1,45 В, сила излучения — 10–24 мВт/ср, диапазон длин волн — 920–960 нм.
Новаторской особенностью является определение угла излучения по уровню 75% от пиковой интенсивности (X-направление ≥50°, Y-направление ≥12°). В отличие от традиционного подхода, использующего уровень 50%, данный метод значительно точнее отражает реальную эффективную зону сенсорного восприятия и позволяет эффективно уменьшить мёртвые зоны по краям экрана.
Оптическая линза изготовлена по высокоточной формованной оснастке, что обеспечивает равномерное и мягкое световое пятно, необходимое для высокоточной идентификации мультитач. Прибор обладает высокой термостойкостью и низким тепловым сопротивлением, что позволяет ему надёжно работать в условиях длительного нагрева, характерного для непрерывно работающих устройств.
Для интерактивных систем, ориентированных на максимальное качество тактильного взаимодействия — интеллектуальных досок, совместных рабочих платформ и устройств для совещаний — H51/IR предлагает выдающиеся оптические характеристики и стабильное качество, значительно улучшая пользовательский опыт письма и управления.
