RB11-151-IRC

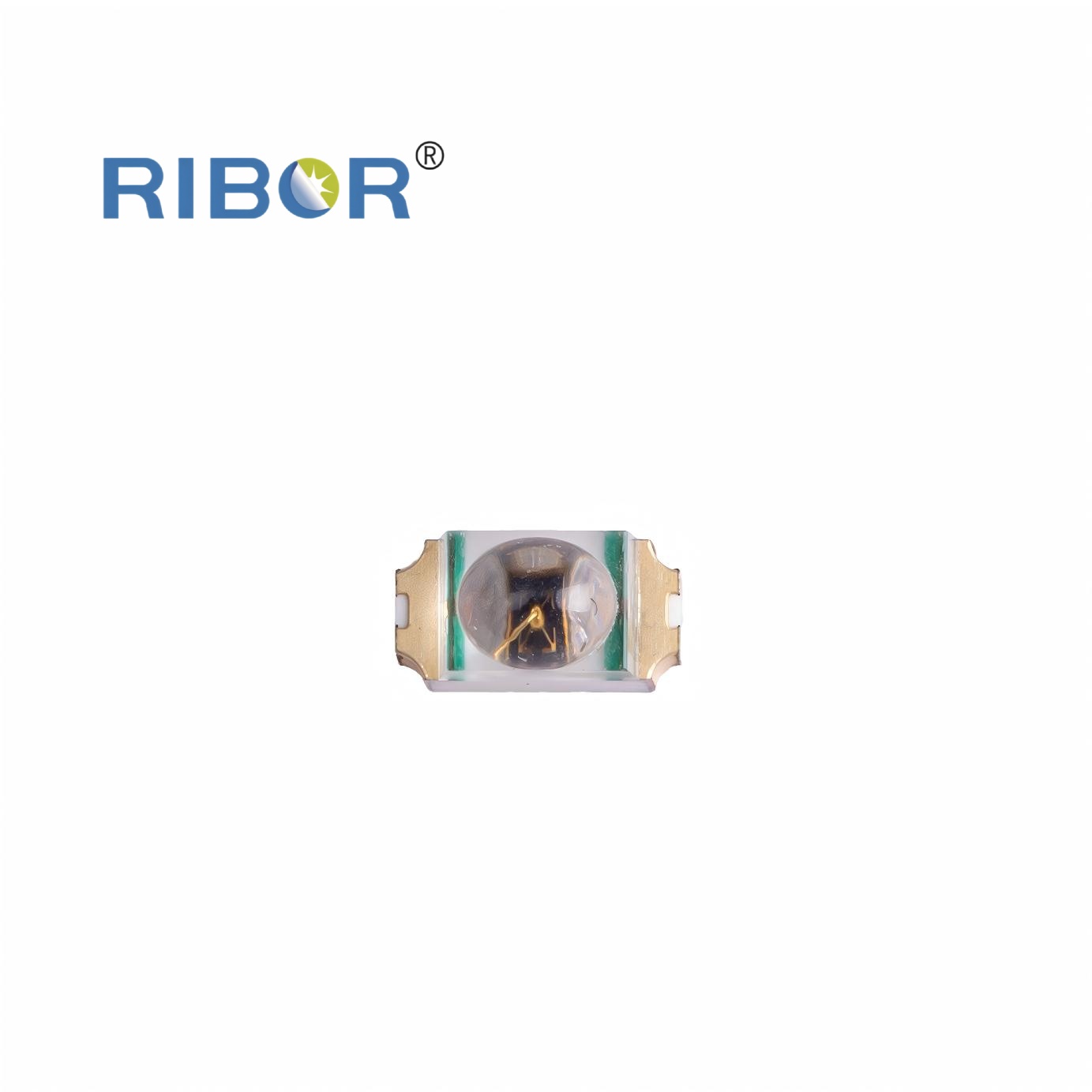

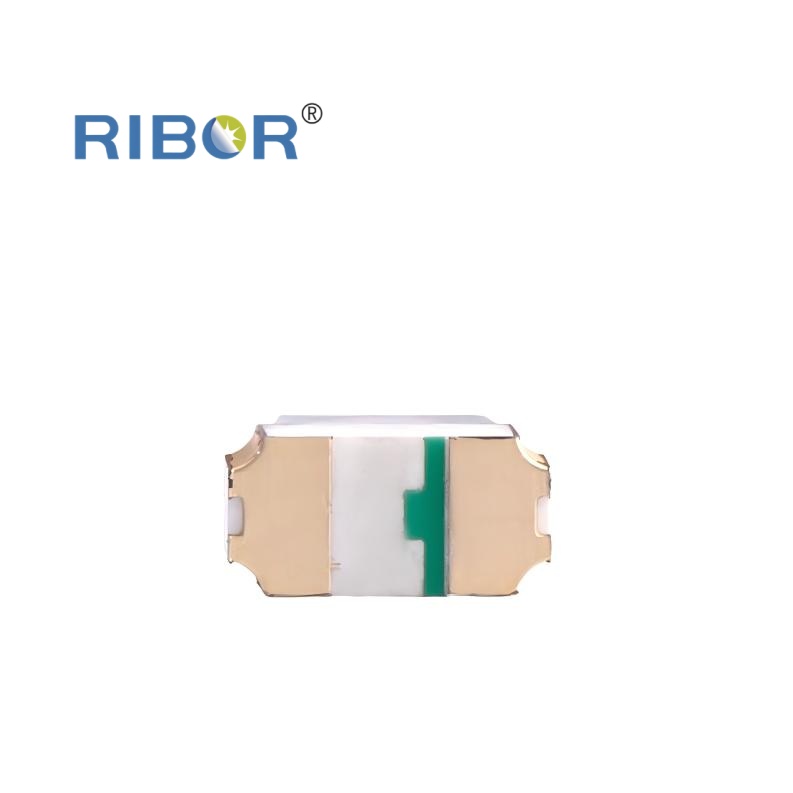

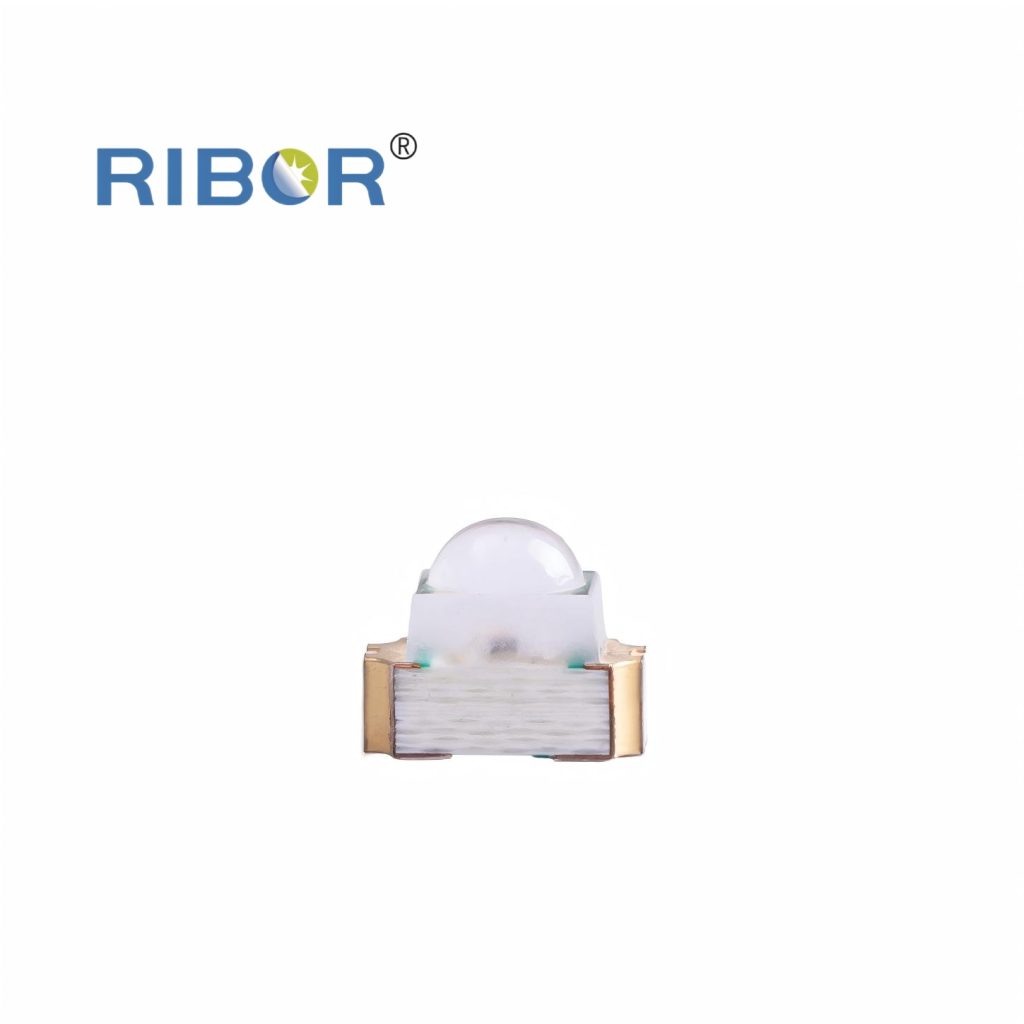

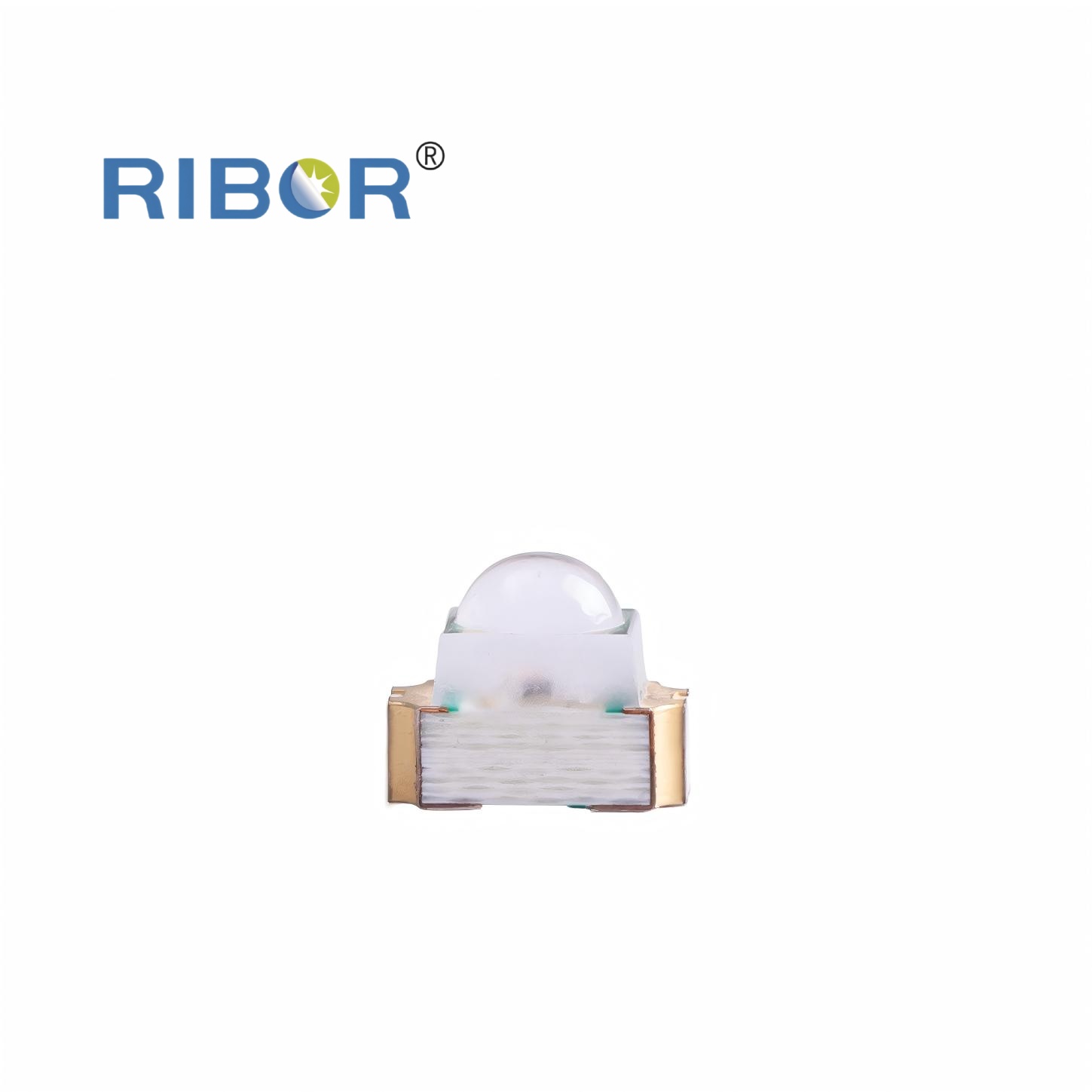

151/IR — это инфракрасный излучающий компонент серии 1206, ориентированный на широкоугольное покрытие. Он выполнен в корпусе размерами 3.2×1.6×2.65 мм и оснащён конструкцией линзы в виде ступеньки с полуэллиптическим куполом, что обеспечивает угол излучения 50–65° по оси X и 20–35° по оси Y.
Описание
маркер
Описание продукта
151/IR — это инфракрасный излучающий компонент серии 1206, ориентированный на широкоугольное покрытие. Он выполнен в корпусе размерами 3.2×1.6×2.65 мм и оснащён конструкцией линзы в виде ступеньки с полуэллиптическим куполом, что обеспечивает угол излучения 50–65° по оси X и 20–35° по оси Y. Такая широкоугольная характеристика позволяет перекрывать бо́льшую зону детектирования, что значительно сокращает необходимое количество датчиков и эффективно снижает общую стоимость компонентов (BOM) системы. Изделие оснащается чипом 8–14 мил с длиной волны 940 нм. При токе 20 мА прямое напряжение составляет 1.15–1.45 В, сила излучения — 8–24 мВт/ср, а диапазон длин волн перекрывает 920–960 нм. Оптический трасс был тщательно смоделирован и оптимизирован для обеспечения равномерного распределения интенсивности света в широком диапазоне углов, что позволяет избежать «слепых зон», вызванных локальными провалами освещённости. Данная серия широко применяется в малых сенсорных экранах, пультах дистанционного управления и игрушках. Материал корпуса выполнен из высокотемпературного и УФ-стойкого эпоксидного компаунда, способного выдерживать тепловое воздействие двух циклов оплавления припоя и обеспечивать долговременную фотоэлектрическую стабильность. Мы также предлагаем услуги по индивидуальной настройке интенсивности излучения и угловых характеристик, помогая клиентам выбрать наиболее подходящее сенсорное решение для сложных конструкций изделий и достичь оптимального баланса между производительностью и стоимостью.
