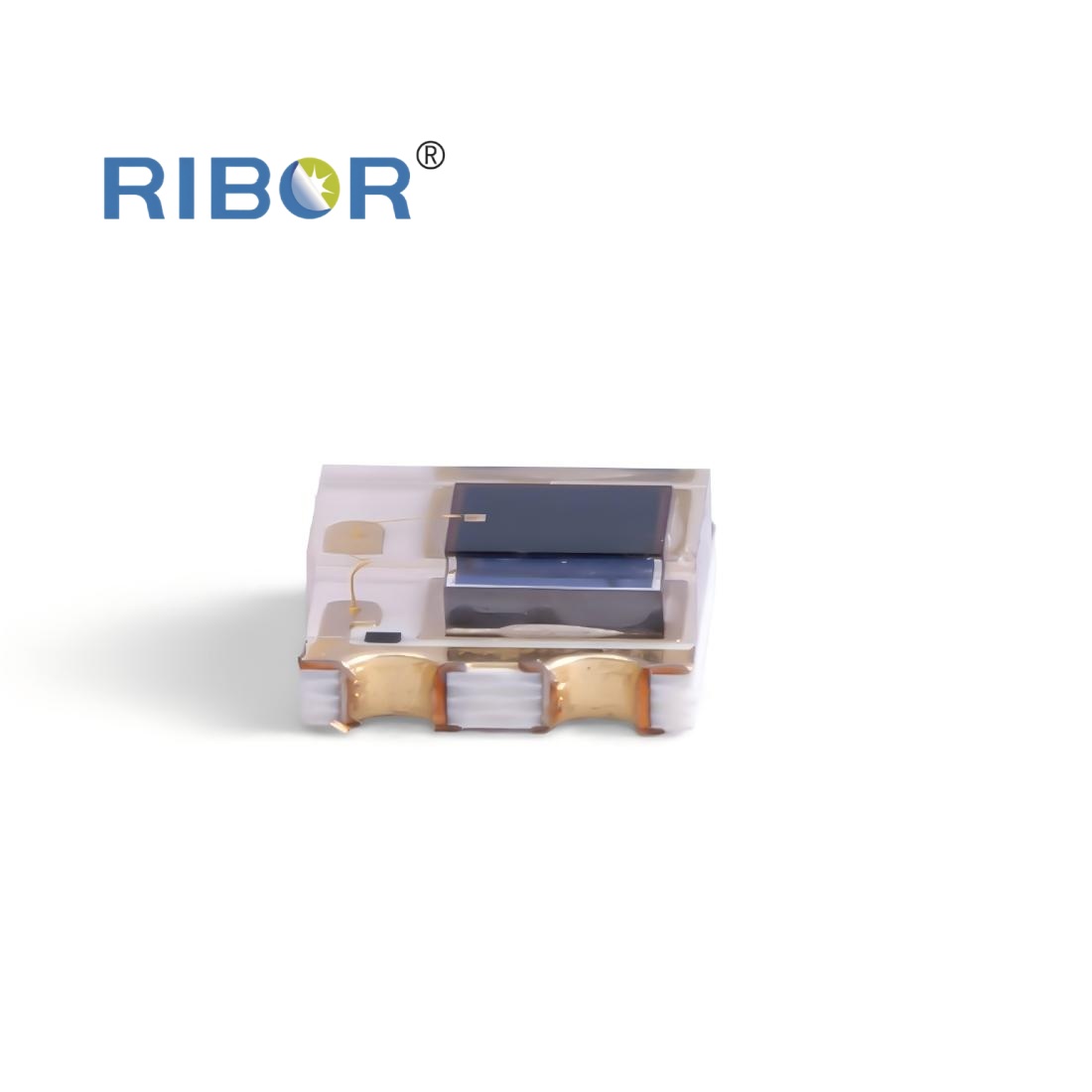

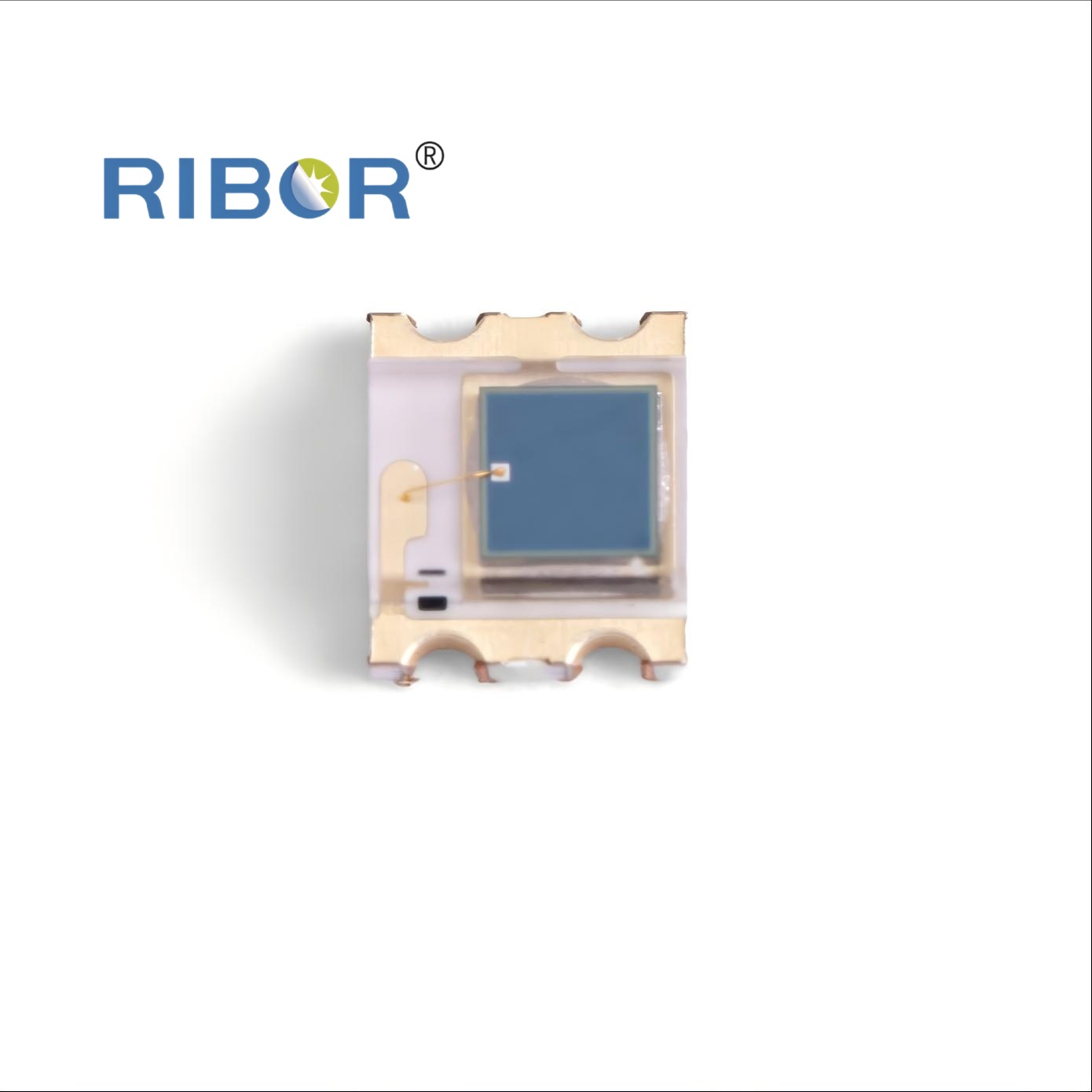

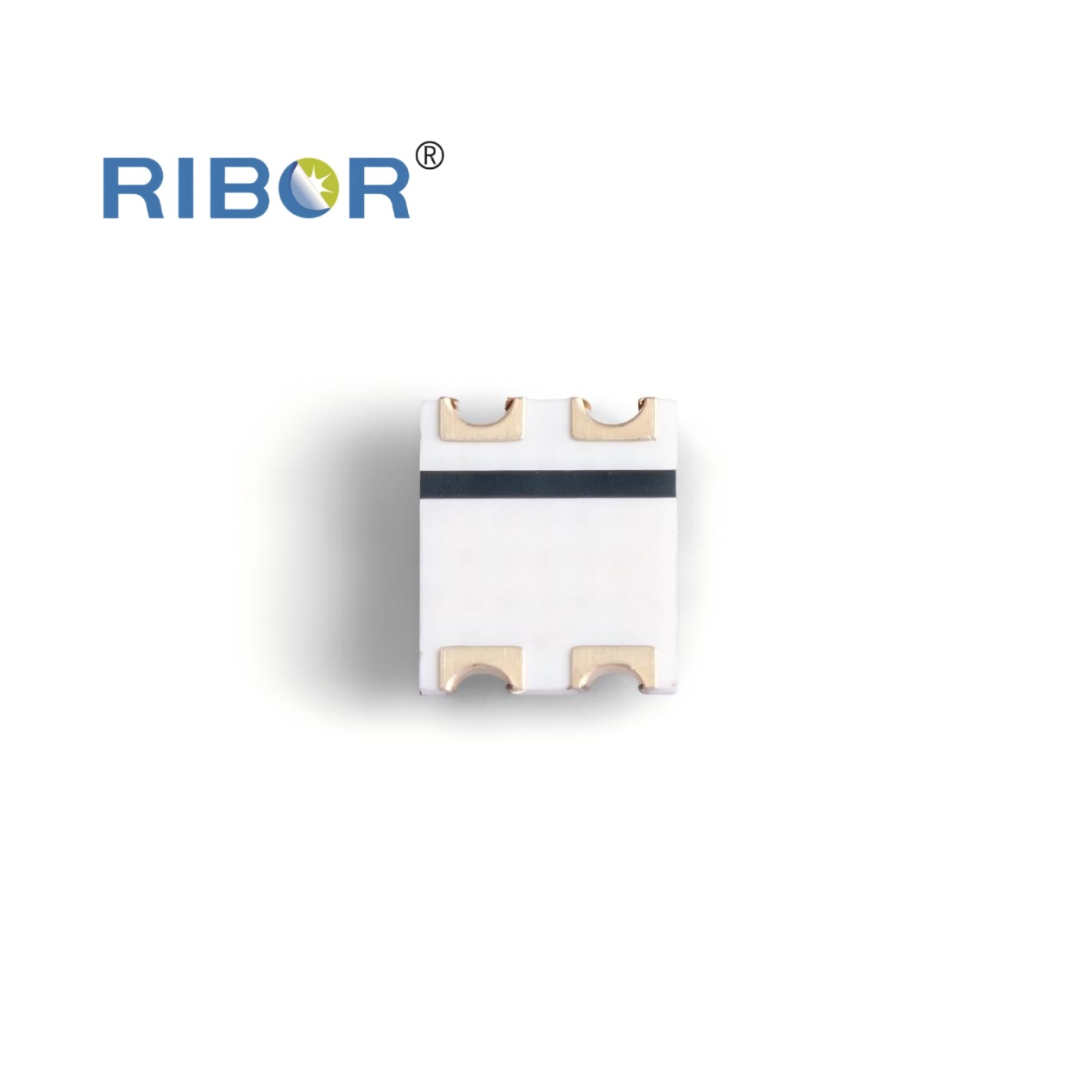

RB11-121-PDC
121/PDC — это фотодиод в стандартном корпусе размерами 3,2×1,6×1,0 мм, предназначенный для использования в интерактивных досках и интеллектуальных панелях. В отличие от версии с чёрным светофильтром, данное изделие выполнено из бесцветного прозрачного компаунда с высоким коэффициентом пропускания, обеспечивающего высокую прозрачность в диапазоне 400–1100 нм, охватывающем видимый и ближний инфракрасный спектр.
Описание
маркер
Описание продукта
121/PDC — это фотодиод в стандартном корпусе размерами 3,2×1,6×1,0 мм, предназначенный для использования в интерактивных досках и интеллектуальных панелях. В отличие от версии с чёрным светофильтром, данное изделие выполнено из бесцветного прозрачного компаунда с высоким коэффициентом пропускания, обеспечивающего высокую прозрачность в диапазоне 400–1100 нм, охватывающем видимый и ближний инфракрасный спектр. Эта особенность позволяет максимально эффективно принимать сигналы от источника, будь то инфракрасное излучение 940 нм или калибровка видимым светом на определённых длинах волн, без потерь падающего света из-за фильтрации корпусом, что значительно повышает отношение сигнал/шум. Внутри установлен высокочувствительный чип, обеспечивающий отличные фототоковые характеристики при Ee = 1 мВт/см². В сочетании со сверхшироким плоским углом обзора 125–150° это позволяет размещать компоненты с меньшей плотностью в крайне узкой рамке, эффективно снижая совокупную стоимость материалов (BOM) готового устройства. В условиях образовательных учреждений прозрачный корпус обеспечивает высокую чувствительность к слабым отражённым сигналам, а в сочетании с конструкцией затемнения рамки эффективно компенсирует влияние окружающего освещения. Четырёхконтактная конструкция выводов повышает прочность соединения при SMD-монтаже, гарантируя надёжность оборудования при частой транспортировке и интенсивной эксплуатации. Данное изделие является ключевым широкополосным сенсором для обеспечения плавного взаимодействия при письме.
связаться с нами
