RB11-121-PDB

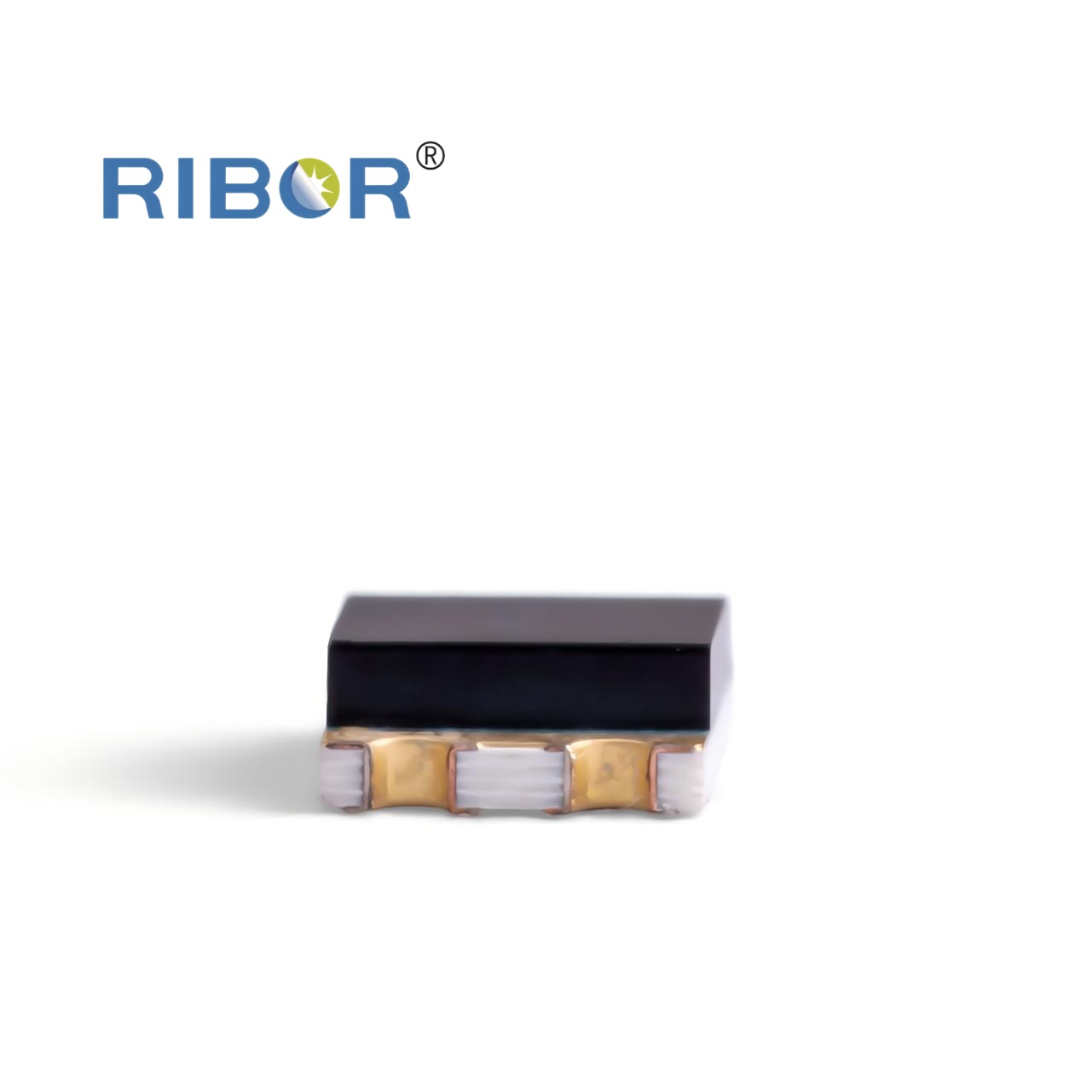

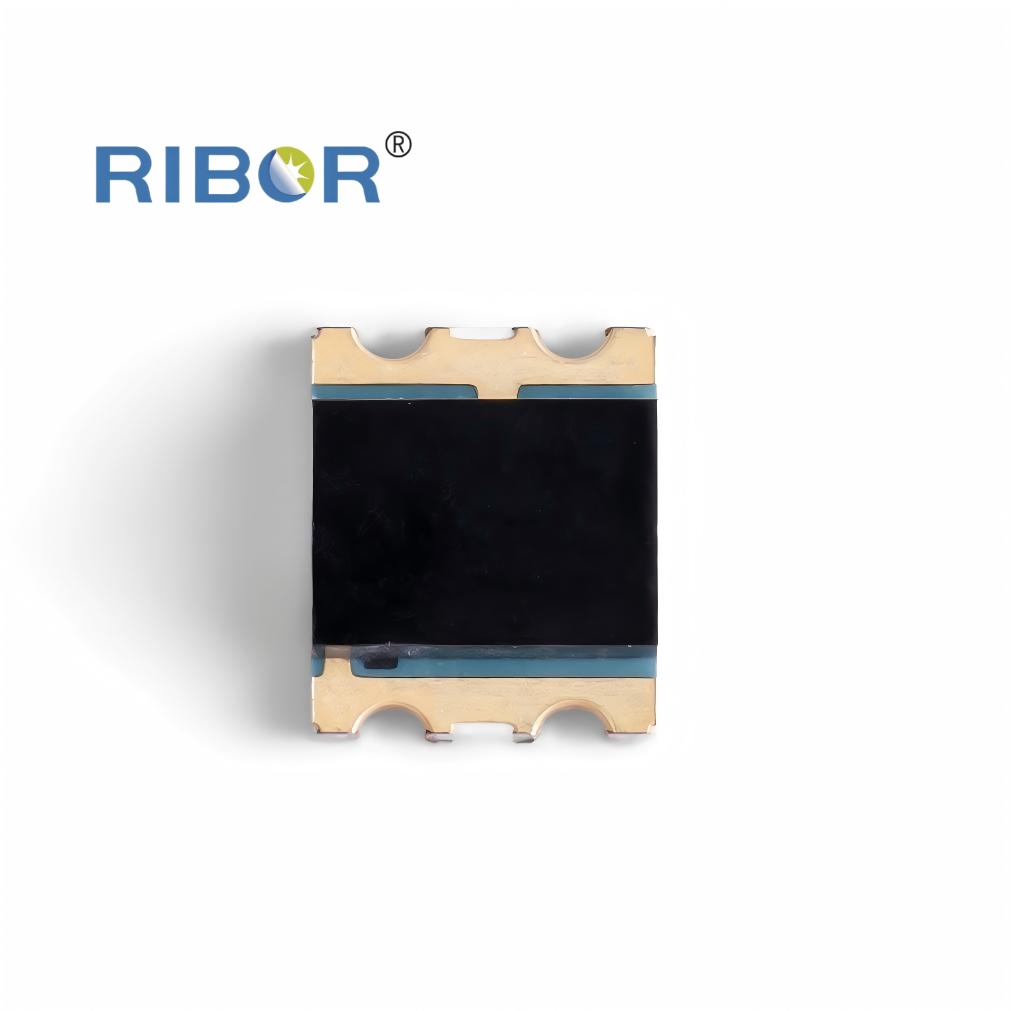

121/PDB — это фотодиод в узком корпусе размерами 3,2×1,6×1,0 мм, специально разработанный для сварочных аппаратов, промышленных контроллеров и частотных преобразователей, где внутреннее пространство крайне ограничено.
Описание
маркер
Описание продукта

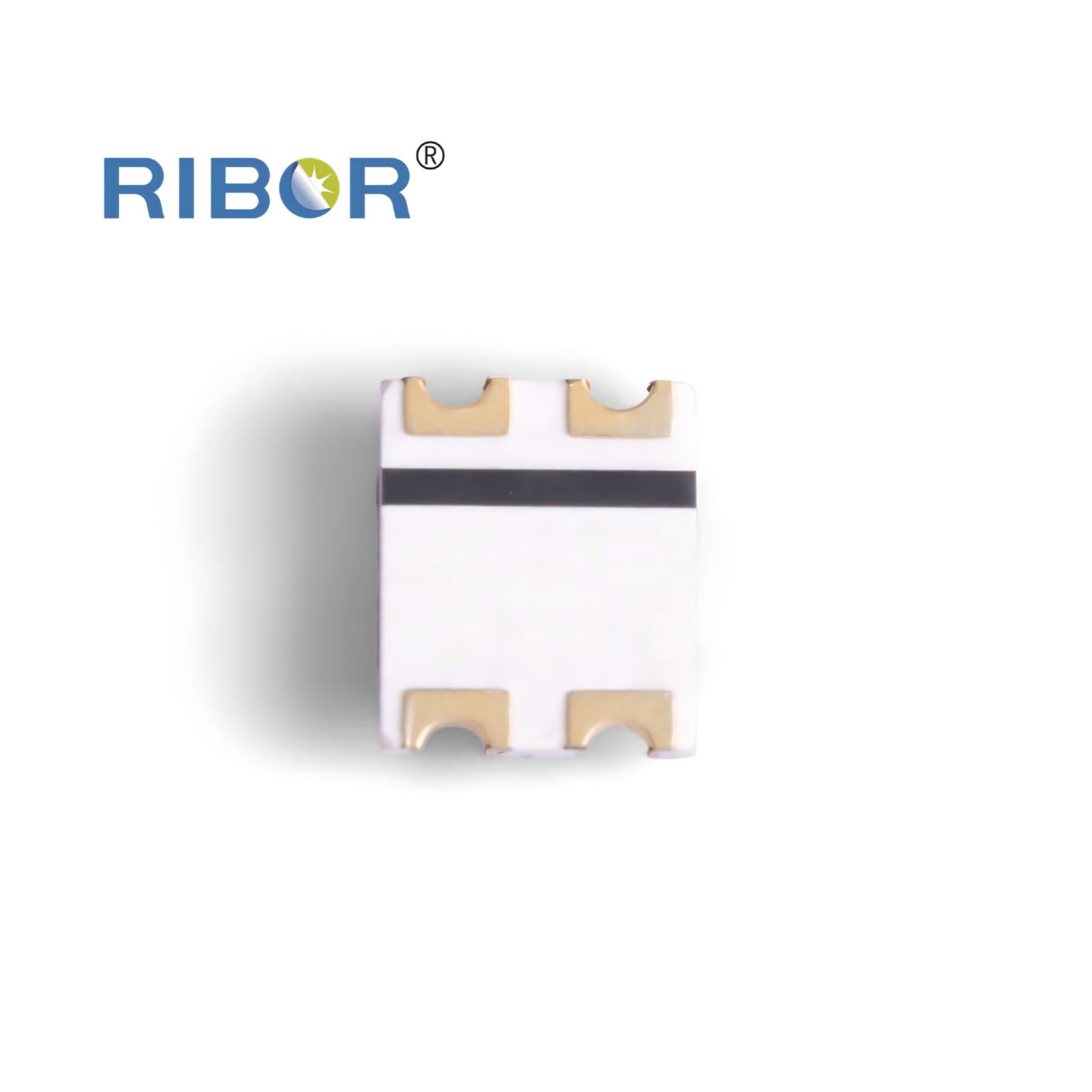

121/PDB — это фотодиод в узком корпусе размерами 3,2×1,6×1,0 мм, специально разработанный для сварочных аппаратов, промышленных контроллеров и частотных преобразователей, где внутреннее пространство крайне ограничено. Изделие оснащается высокочувствительным PIN-фотодиодным чипом размером 60 мил и менее. При стандартной интенсивности падающего света Ee = 1 мВт/см² фототок (IL) стабильно составляет 3–8 мкА, тёмновой ток (ID) находится в пределах 0–80 нА, напряжение обратного пробоя (VR) равно 5 В, а пиковая длина волны (λP) — 940 нм. Наиболее значимой технической особенностью является использование чёрного УФ-стойкого эпоксидного компаунда, который служит естественным светофильтром, эффективно подавляя помехи от видимого света и обеспечивая стабильную работу в сложной промышленной световой среде, насыщенной светом сварочной дуги и индикаторными лампами. Плоская линза обеспечивает сверхширокий угол приёма 125–150°, а конструкция с 4 контактными площадками не только значительно увеличивает площадь пайки, но и существенно повышает механическую устойчивость выводов к сдвиговым нагрузкам, позволяя выдерживать термические расширения и сжатия, вызванные высокими токами, а также постоянные вибрации оборудования. Благодаря своей прочной конструкции и отличной спектральной избирательности, 121/PDB является высоконадёжным выбором для приёма сигналов на промышленных панелях управления.
связаться с нами
