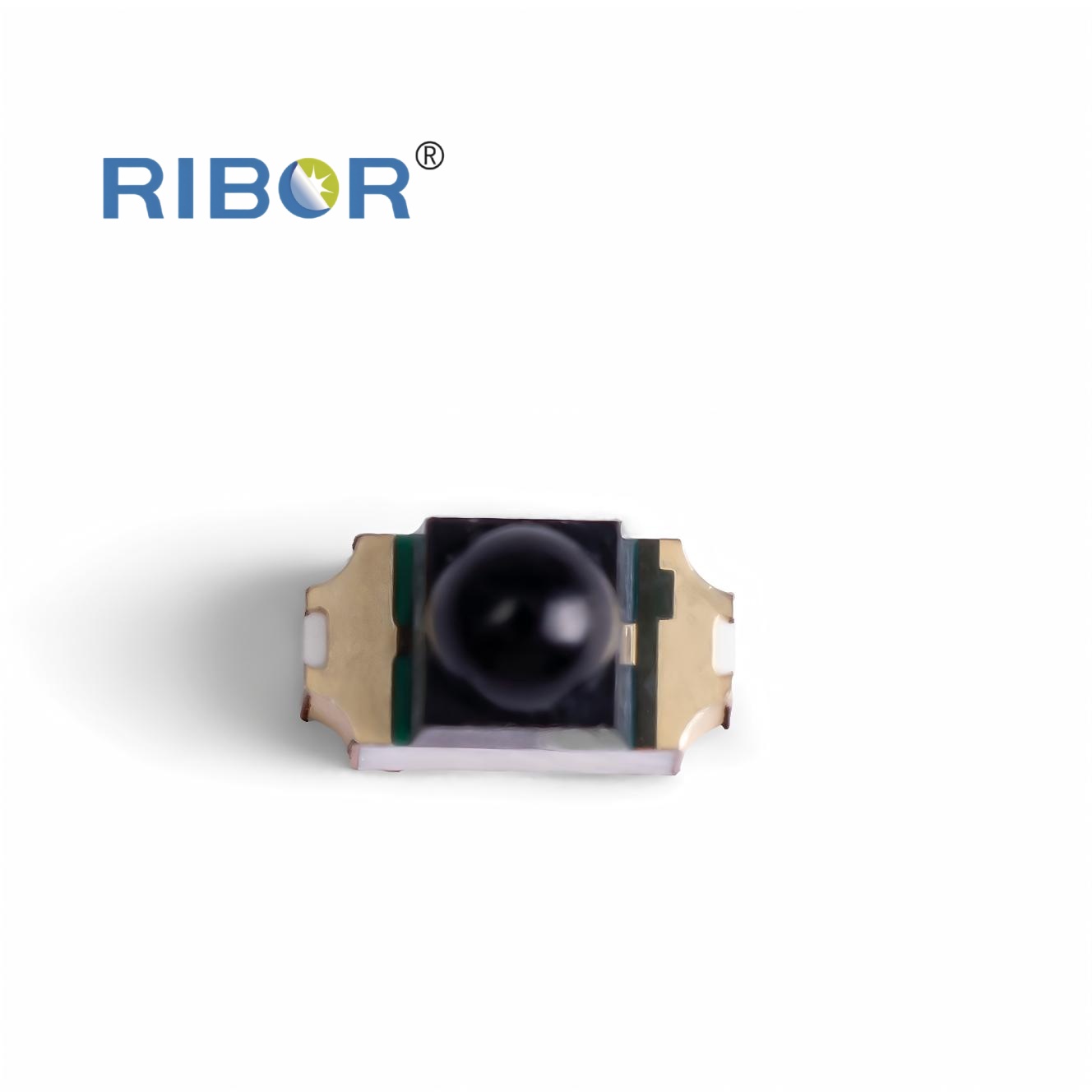

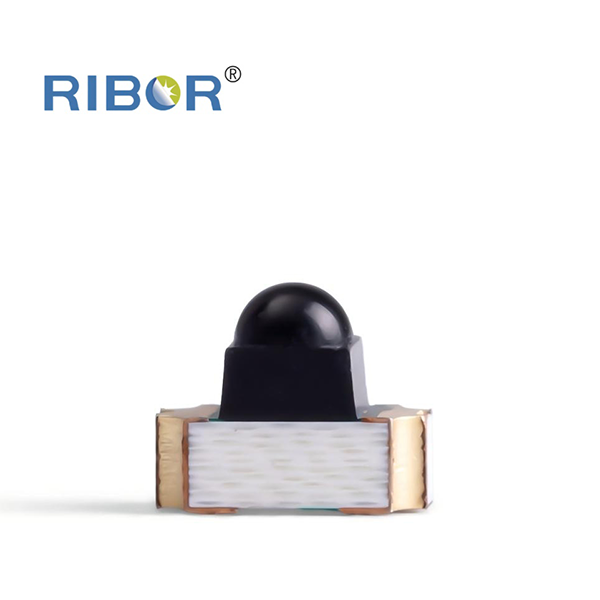

RB11-051-PTB
051/PTB — это высокочувствительный фотогранзистор в корпусе 1206, предназначенный для применения в интеллектуальных роботах-пылесосах для умного дома, пультах дистанционного управления и малых сенсорных экранах. Изделие оснащается фоточувствительным чипом размером 24 мил и менее.
Описание
маркер
Описание продукта

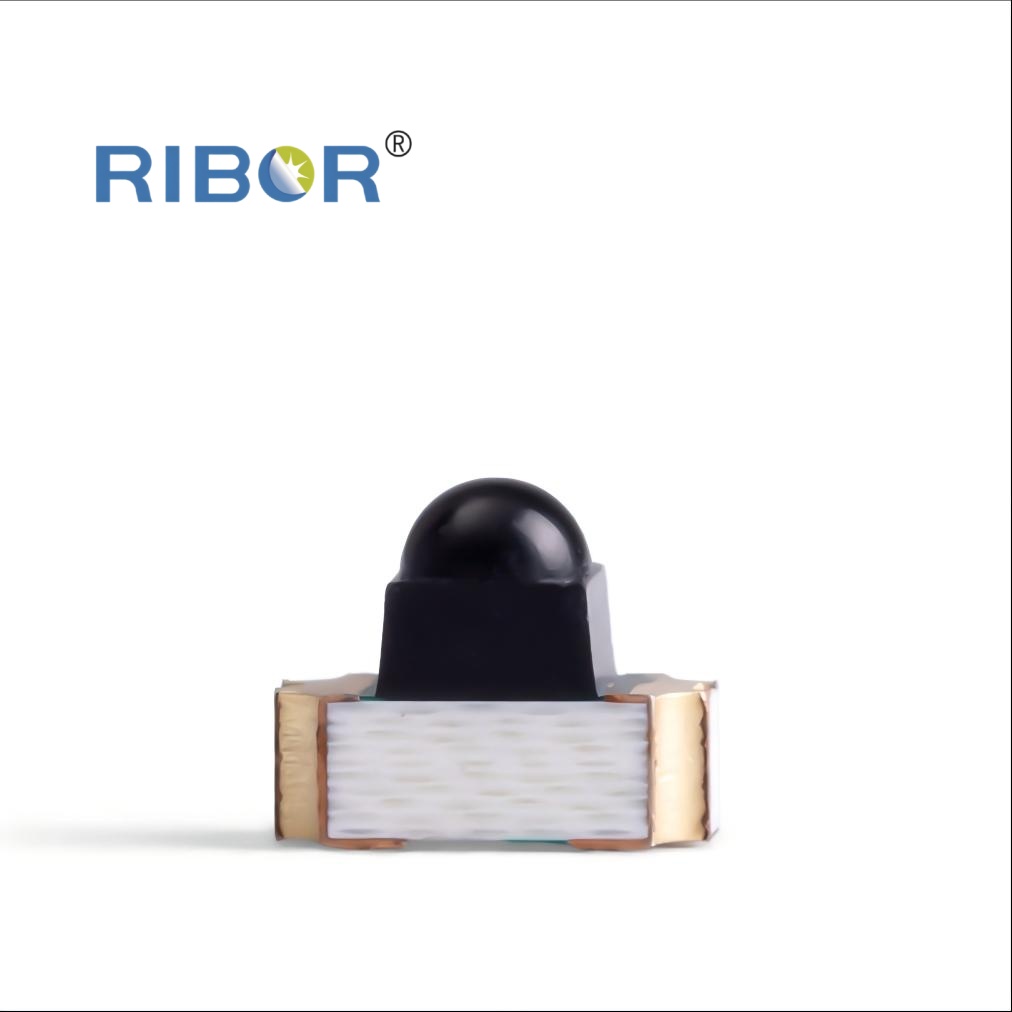

051/PTB — это высокочувствительный фотогранзистор в корпусе 1206, предназначенный для применения в интеллектуальных роботах-пылесосах для умного дома, пультах дистанционного управления и малых сенсорных экранах. Изделие оснащается фоточувствительным чипом размером 24 мил и менее. Благодаря свойству усиления тока, присущему структуре фотогранзистора, он обеспечивает стабильный выходной ток без необходимости во внешних сложных усилительных цепях. При стандартных условиях измерения VCE = 5 В ток коллектора (Ic) составляет 1,3–2,8 мА, а тёмновой ток (Iceo) находится в пределах 0–30 нА, что гарантирует чрезвычайно высокое отношение сигнал/шум. С точки зрения оптических характеристик, рабочий диапазон приёма охватывает 730–1100 нм, что делает его полностью совместимым с широко распространёнными источниками инфракрасного излучения на 850 нм и 940 нм. Угол приёма в диапазоне 40–60 градусов в сочетании с конструкцией ступенчатого полусферического наконечника обеспечивает отличную фокусировку света, быструю реакцию и эффективно увеличивает дальность приёма сигналов пульта дистанционного управления. Корпус выполнен из высокопрозрачного чёрного эпоксидного компаунда, который обеспечивает хорошую фильтрацию, частично подавляя помехи от видимого света. Данный продукт особенно подходит для сегмента потребительской электроники с высокими требованиями к дальности сенсорного действия и стабильности. Он является идеальной заменой традиционным сквозным фототранзисторам и позволяет достичь высокой степени интеграции на печатной плате.
