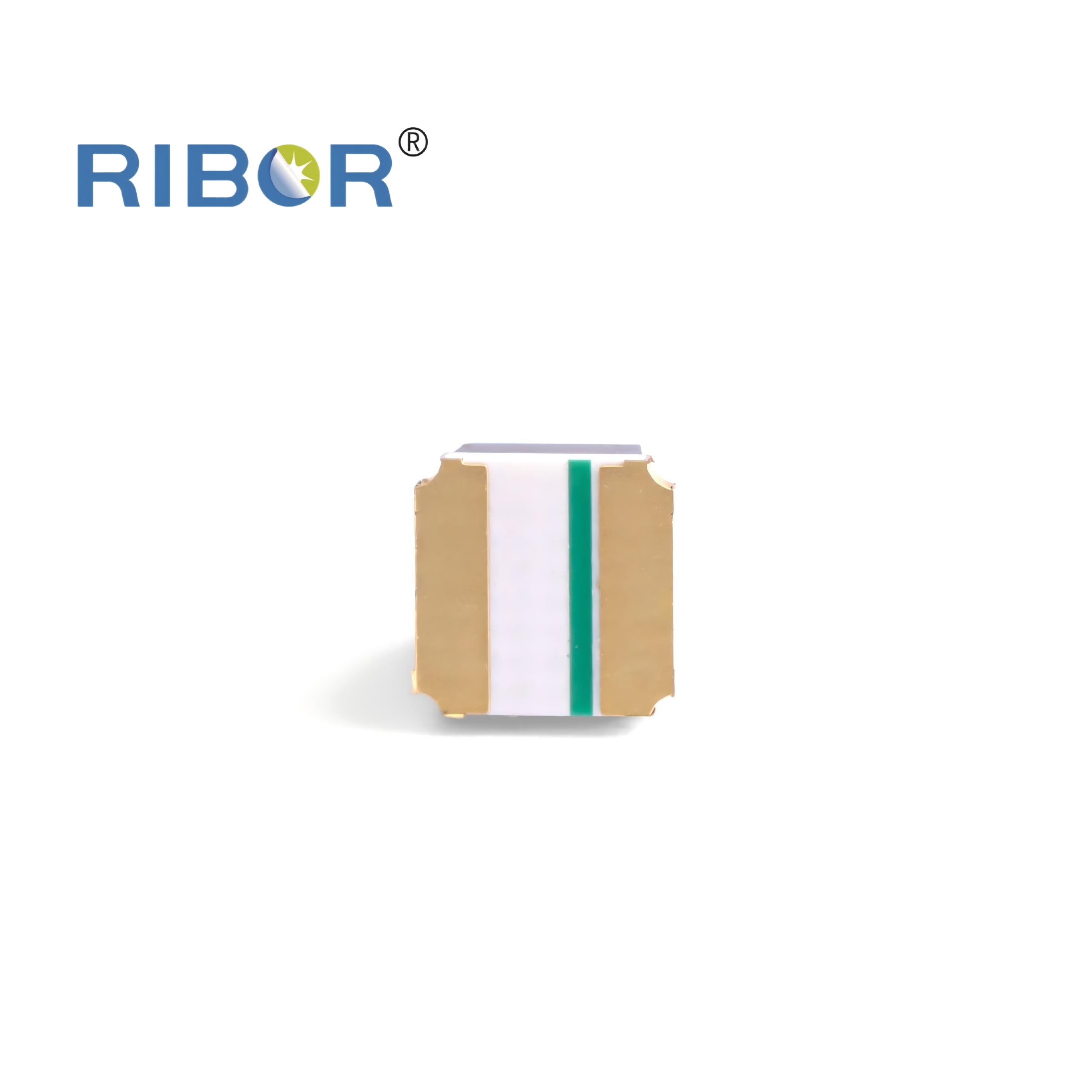

RB11-031-PTB
Модель 031/PTB также выполнена в стандартном корпусе с габаритными размерами 3,5×3,5×3,73 мм, однако разработана специально для применения в системах световых барьеров (Light Curtain) и защитных оптических решёток в качестве высокочувствительного фототранзистора.
Описание
маркер
Описание продукта

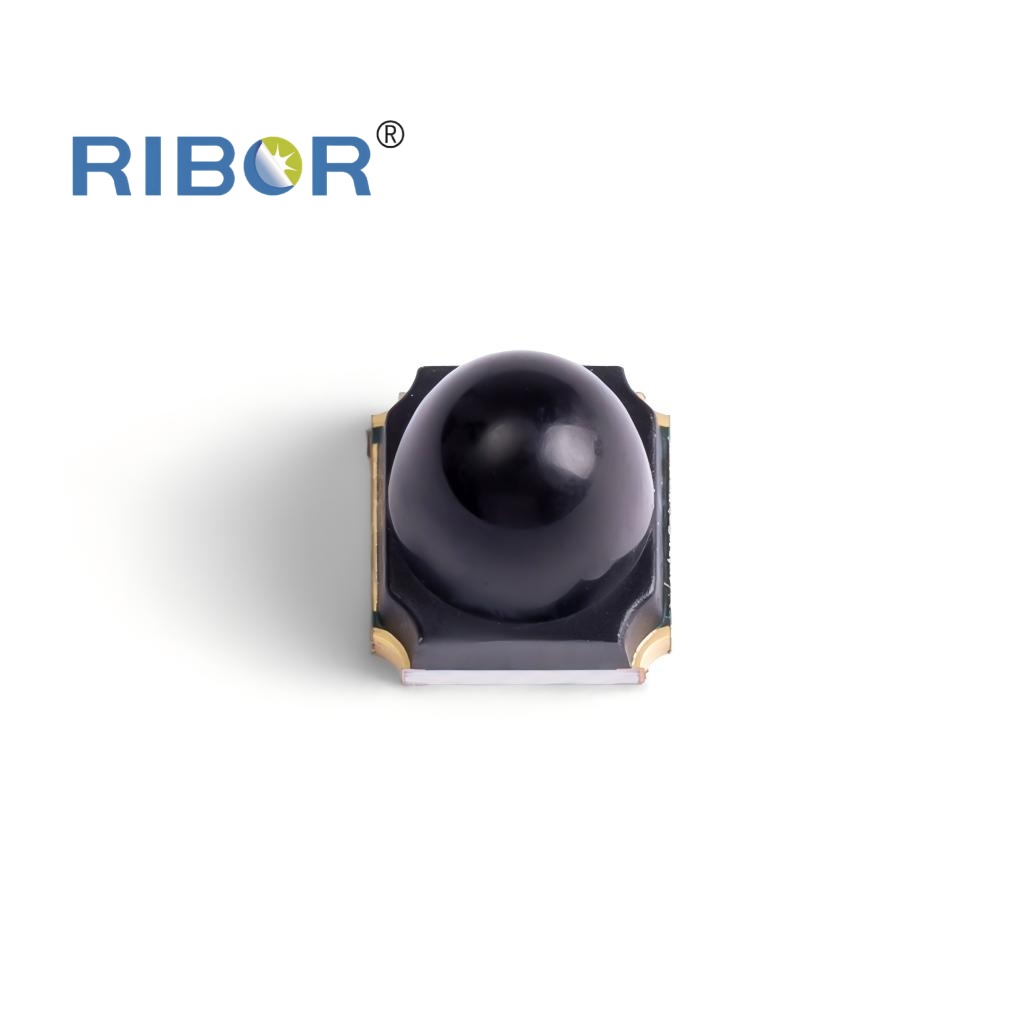

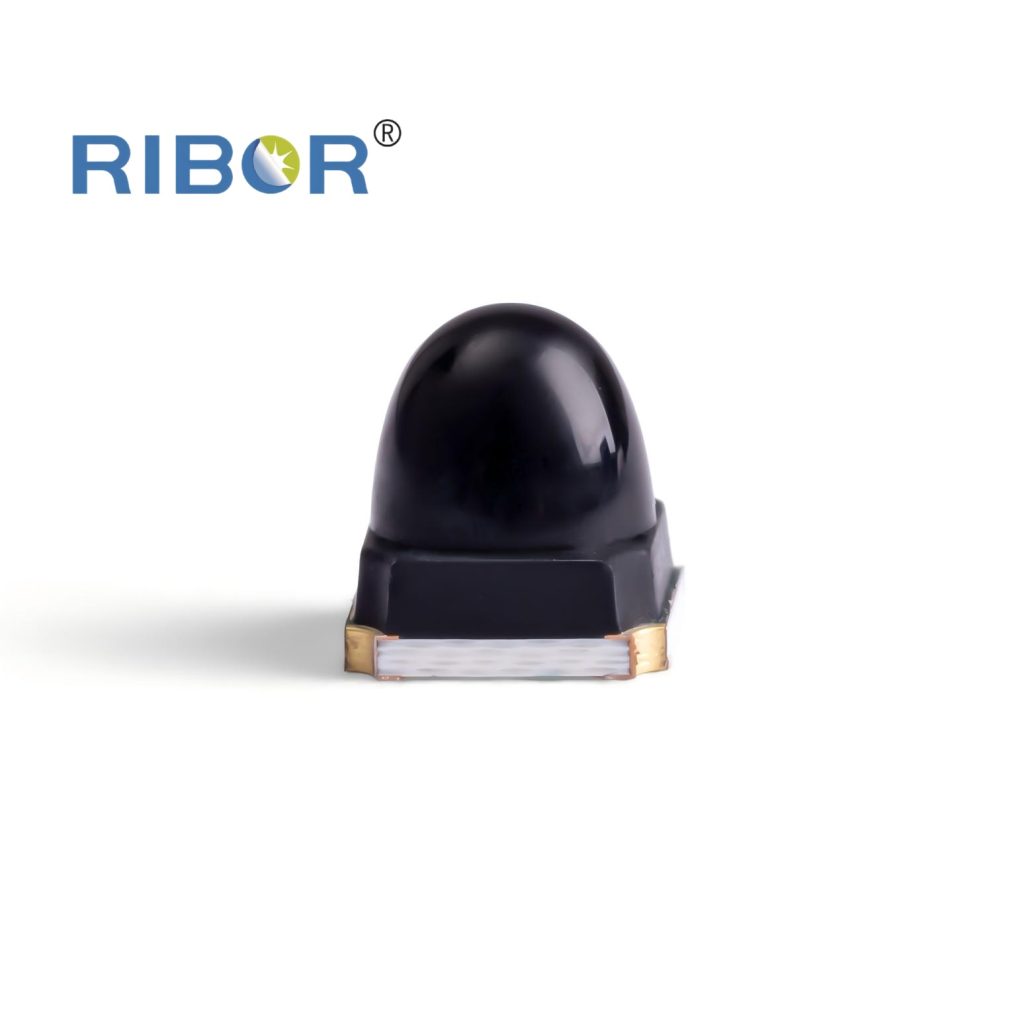

Модель 031/PTB также выполнена в стандартном корпусе с габаритными размерами 3,5×3,5×3,73 мм, однако разработана специально для применения в системах световых барьеров (Light Curtain) и защитных оптических решёток в качестве высокочувствительного фототранзистора. В отличие от излучающего диода, данный компонент имеет непрозрачный чёрный корпус, который эффективно блокирует попадание паразитной засветки от окружающих источников света. Внутри установлен транзисторный чип размером 43 mil и менее.
При рабочем напряжении VCE = 5 В ток коллектора (Ic) может изменяться в широком диапазоне от 10 до 28 мА, при этом темновой ток (Iceo) крайне мал — от 0 до 30 нА, что обеспечивает высокое отношение сигнал/шум при приёме слабых оптических сигналов.
Угол приёма излучения составляет от 13° до 23°. Данная асимметричная или широкоугольная конструкция специально разработана для обеспечения оптимального приёма инфракрасных лучей и корректного детектирования пересечения и перекрытия в системах световых барьеров. При воздействии стандартной интенсивности света (Ee = 1 мВт/см²) фототранзистор обеспечивает быстрый усилительный отклик по току.
Широко применяется в системах защиты промышленных дверей, устройствах обнаружения на входах эскалаторов и в оптических системах лифтовых дверей в качестве ключевого сенсорного элемента, гарантирующего безопасность персонала и оборудования.
