RB11-031-IRC

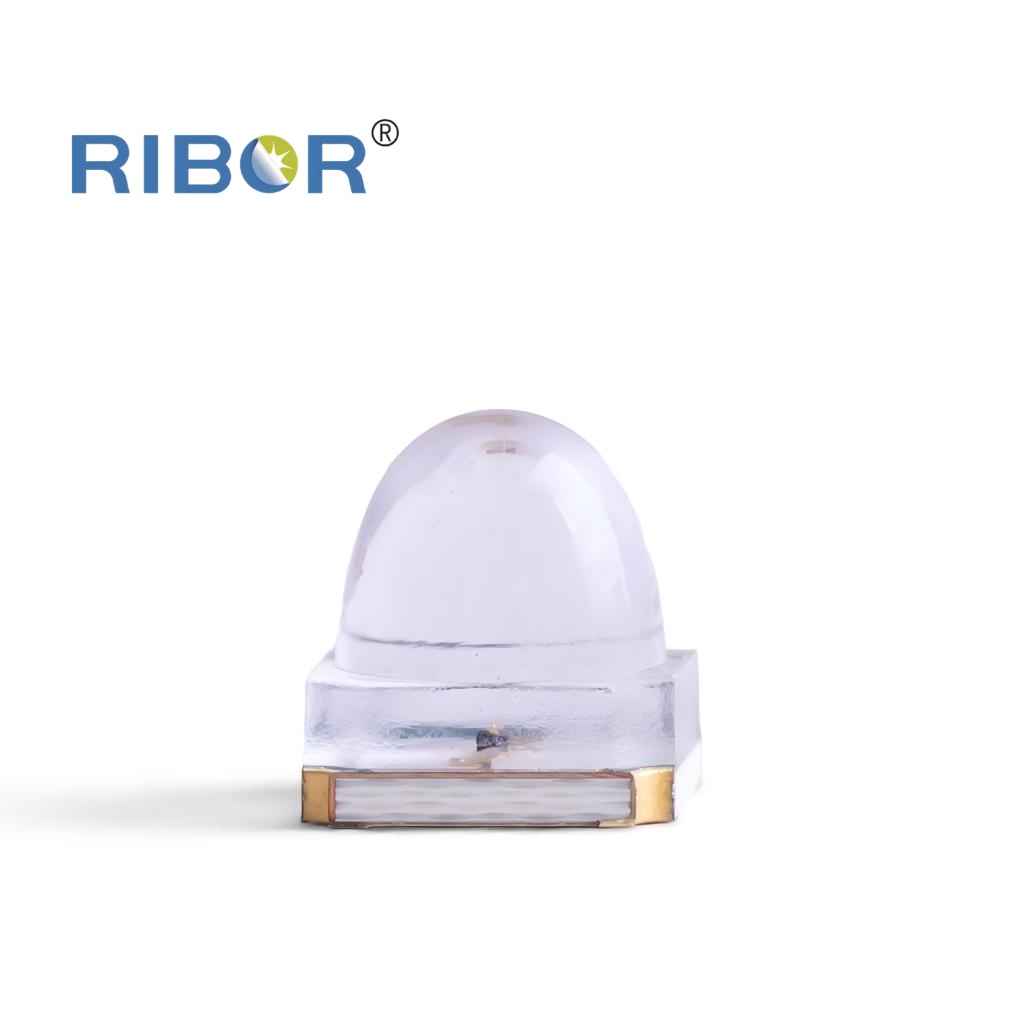

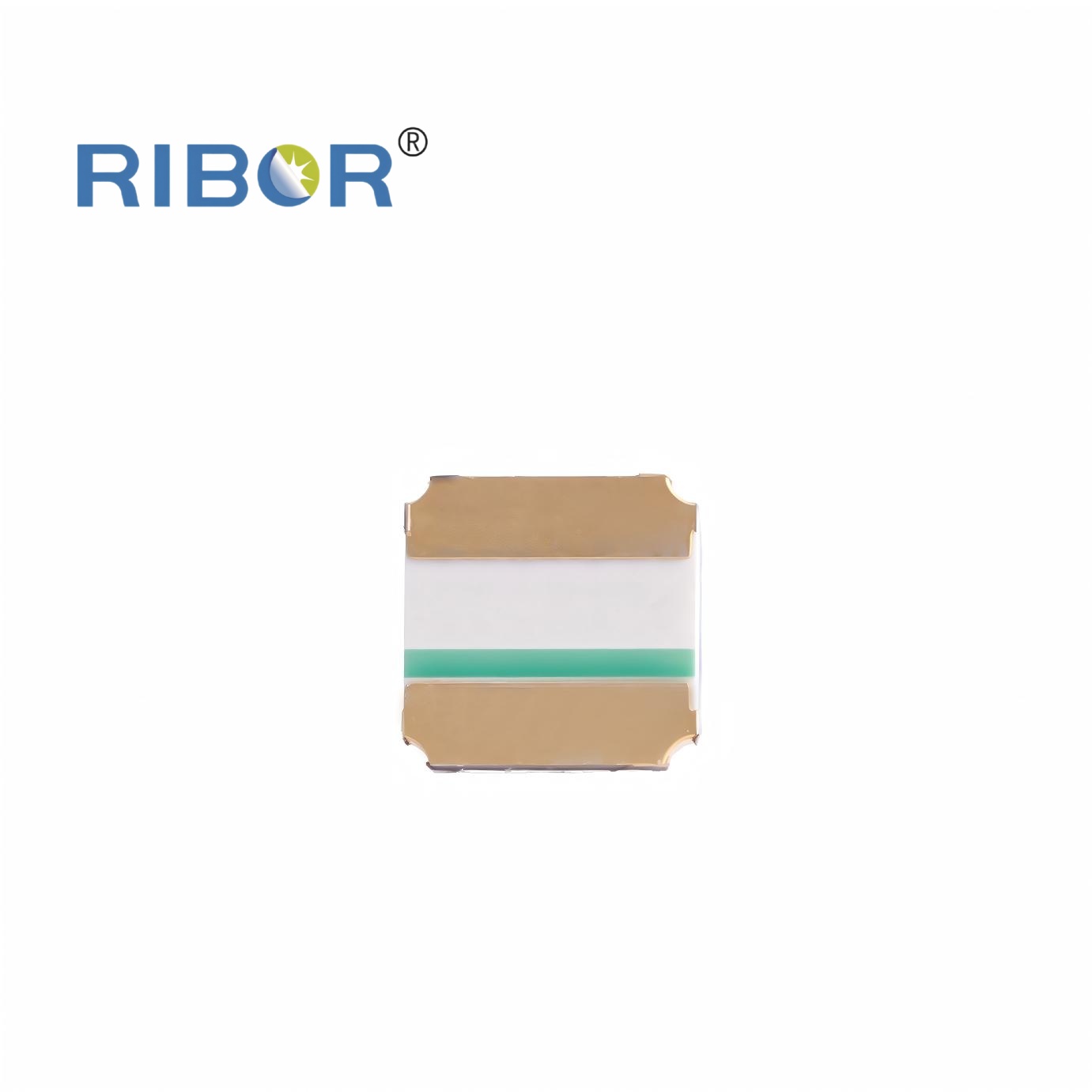

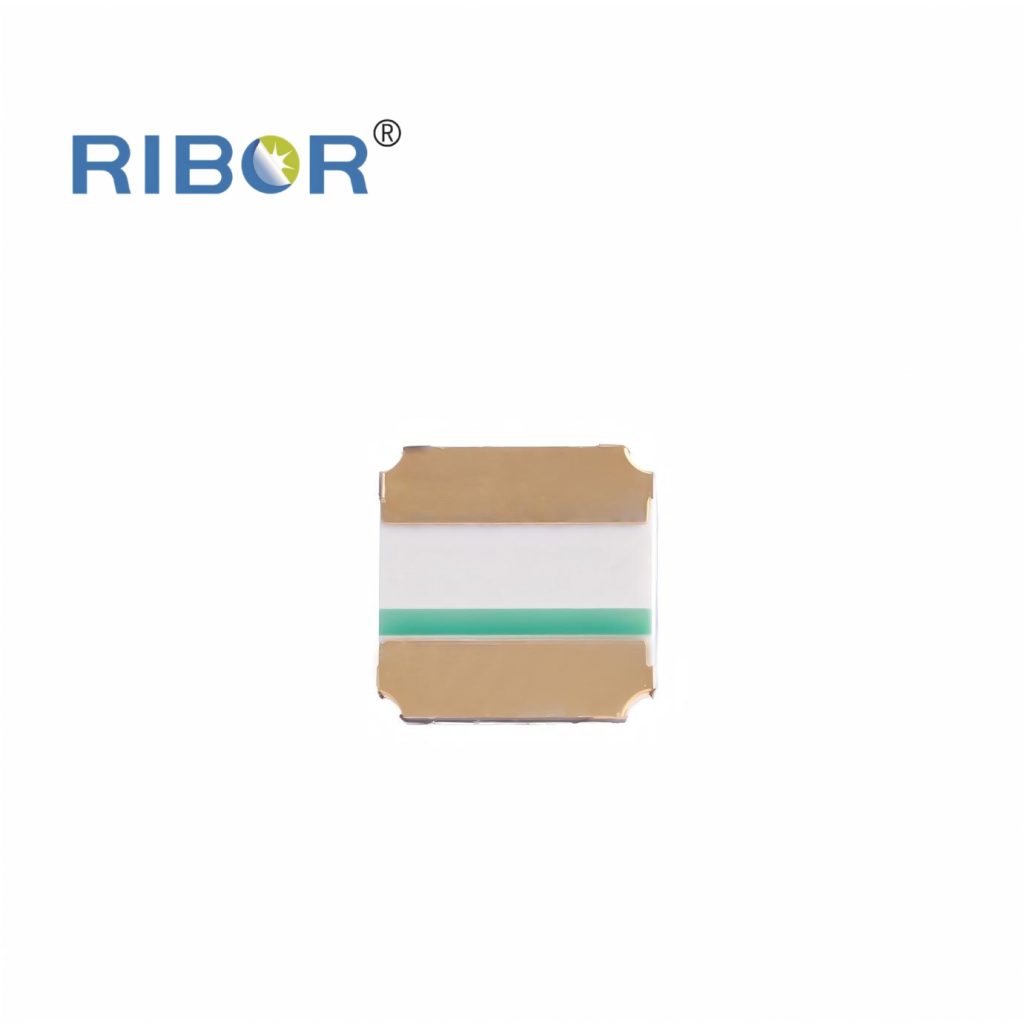

Модель 031/IRC выполнена в корпусе 3535 с габаритными размерами 3,5×3,5×3,73 мм и предназначена для применений, требующих высокой интенсивности излучения. Изделие имеет классическую конструкцию с прозрачным купольным линзовым покрытием.
Описание
маркер
Описание продукта

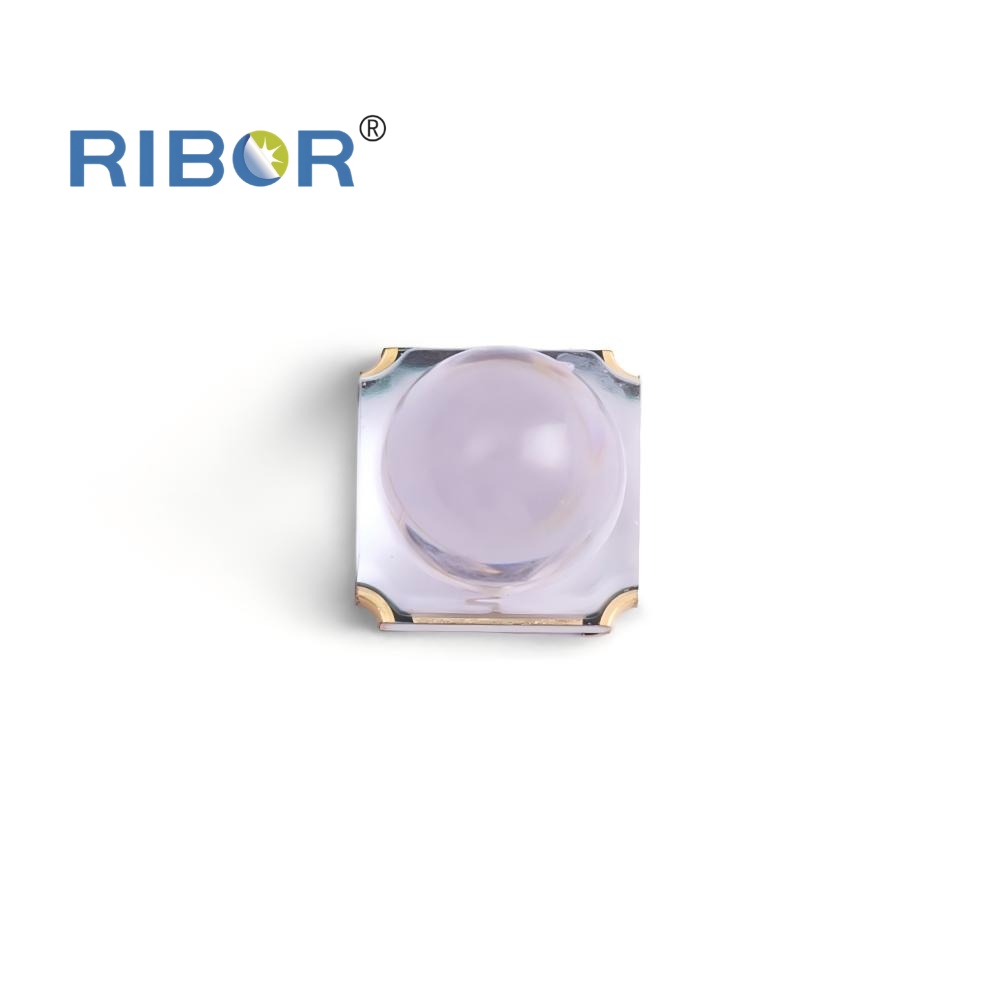

Модель 031/IRC выполнена в корпусе 3535 с габаритными размерами 3,5×3,5×3,73 мм и предназначена для применений, требующих высокой интенсивности излучения. Изделие имеет классическую конструкцию с прозрачным купольным линзовым покрытием. Полусферическая форма линзы обеспечивает не только превосходную атмосферостойкость, но и выполняет двойную оптическую функцию — эффективную фокусировку и рассеивание света, гарантируя равномерное освещение целевой зоны.
Светодиод оснащён низкопотребляющим чипом размером 20 mil и менее. При токе возбуждения 20 мА прямое падение напряжения (VF) строго контролируется в диапазоне от 1,15 до 1,45 В, что обеспечивает сочетание энергоэффективности и высокой производительности. По световому потоку излучение (Ie) достигает уровня 75–120 мВт/ср, пиковая длина волны (WD) точно соответствует ближнему инфракрасному диапазону 920–960 нм.
Модель имеет узкий угол излучения 7°–13° по вертикали, что делает её идеальным решением для задач, требующих направленной передачи на дальние расстояния или освещения под определённым углом. Области применения включают подсветку систем видеонаблюдения, инфракрасные пульты дистанционного управления, фотоэлектрические датчики и другие устройства. Компактные размеры и высокие характеристики делают данный светодиод незаменимым источником сигнала в современных оптоэлектронных системах.
