RB11-021-IRC

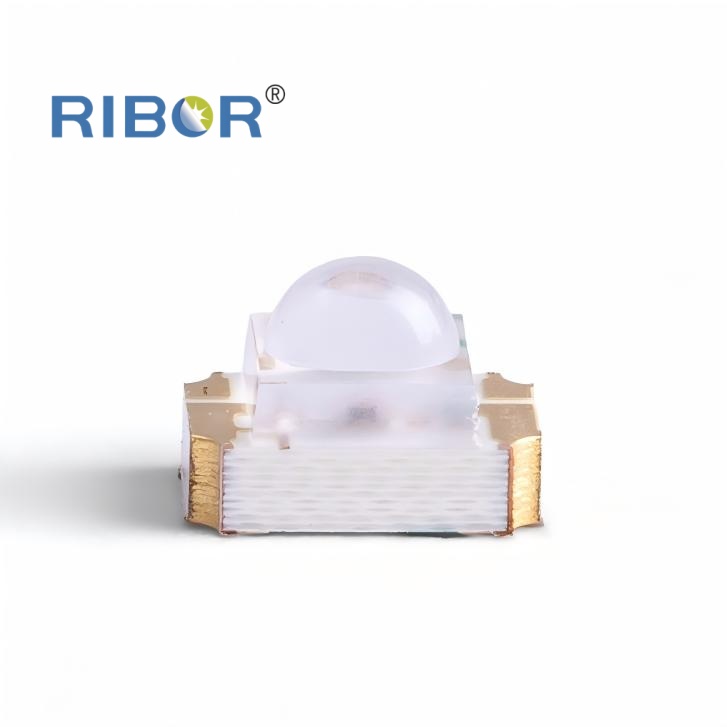

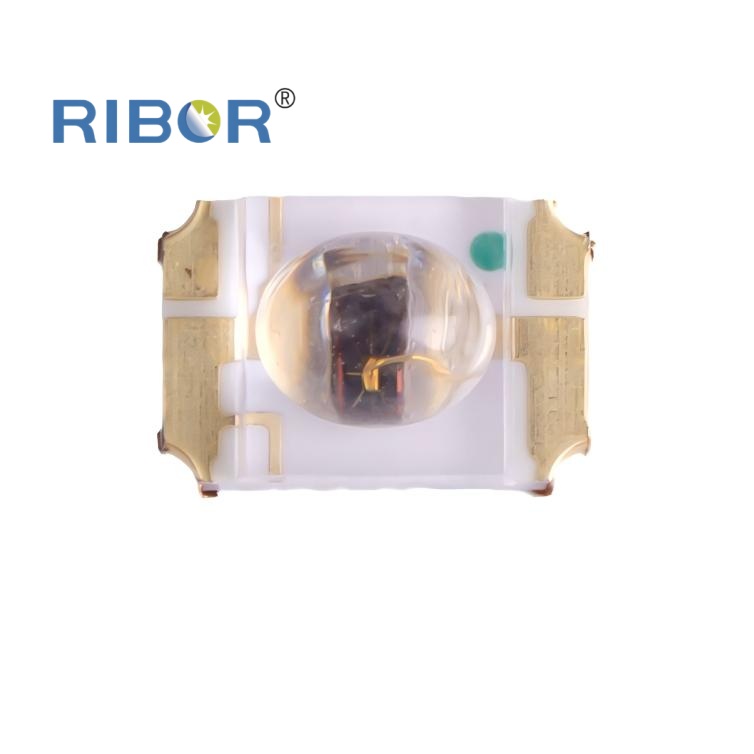

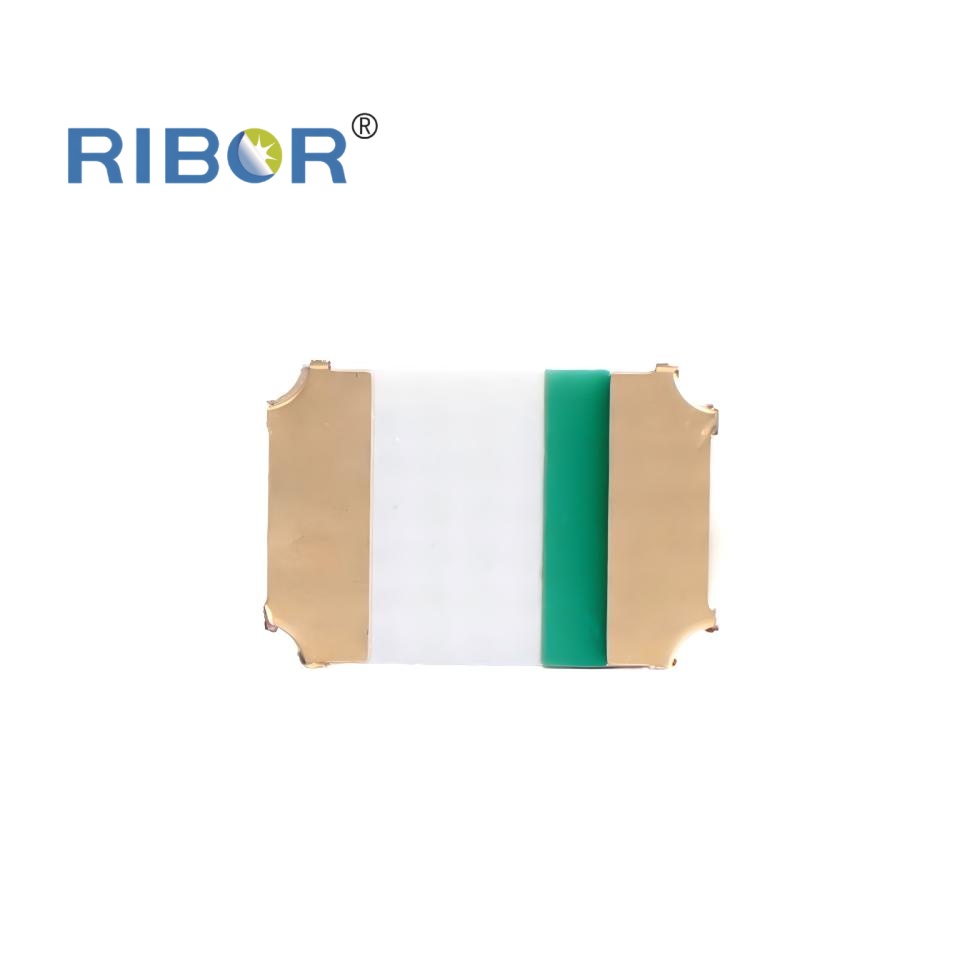

Модель 021/IR выполнена в стандартном корпусе серии 4228 с габаритными размерами 4,2×2,8×2,94 мм и широко применяется для дистанционного обнаружения в средне- и крупноформатных сенсорных экранах.
Описание
маркер
Описание продукта
Модель 021/IR выполнена в стандартном корпусе серии 4228 с габаритными размерами 4,2×2,8×2,94 мм и широко применяется для дистанционного обнаружения в средне- и крупноформатных сенсорных экранах. Изделие оснащено чипом размером 20 mil и менее, в основном используется чип с длиной волны 940 нм, также по требованию заказчика доступна версия на 850 нм. При токе 20 мА прямое падение напряжения составляет 1,15–1,45 В, интенсивность излучения — 8–18,5 мВт/ср, диапазон длин волн охватывает 920–960 нм, угол излучения — 50–70° по оси X и 30–50° по оси Y.
Сочетание крупного чипа и крупной линзы обеспечивает повышенную выходную оптическую мощность и увеличенную дальность срабатывания, что делает данный компонент оптимальным для промышленных применений, требующих высокой яркости и широкого охвата. Материалы корпуса обладают высокой термостойкостью, устойчивостью к ультрафиолетовому излучению и химическим воздействиям, что позволяет изделию функционировать в суровых промышленных условиях.
Оптическая схема продукта отличается гибкостью и совместимостью с большинством основных сенсорных решений. Предусмотрена возможность кастомизации кривой светораспределения для удовлетворения специфических требований различных системных конструкций заказчика. Будь то в высококлассных интерактивных дисплеях или промышленных панелях управления, серия 4228 обеспечивает стабильный и надёжный инфракрасный источник света, гарантируя устойчивую работу системы в условиях сложного светового окружения.
